MPO- ja MTP-liittimillä varustetut kuitutuotteet – tehokkuutta tiheisiin verkkoympäristöihin

MPO- ja MTP-liittimillä varustetut kuituratkaisut tarjoavat huipputehokkaan ja tilaa säästävän vaihtoeh-don nykyaikaisiin datakeskuksiin, konesaleihin ja korkean kapasiteetin kuituverkkoihin. Ne mahdollistavat useiden kuitujen yhdistämisen yhteen liittimeen, mikä nopeuttaa asennuksia ja parantaa kaapeloinnin hallittavuutta.

MPO vs. MTP – Mikä ero?

• MPO (Multi-Fiber Push-On) on yleisnimitys liittimille, joissa useita kuituja yhdistyy yhteen ferruleeseen. Se on standardoitu IEC- ja TIA/EIA-standardeissa.

• MTP® (Mechanical Transfer Push-On) on US Conecin rekisteröity tuotemerkki, joka edustaa teknisesti kehittyneempää MPO-liitintä. MTP-liittimissä on tarkempi kohdistus, parempi optinen suoritus-kyky ja modulaarinen rakenne, joka mahdollistaa komponenttien vaihdon ja huollon.

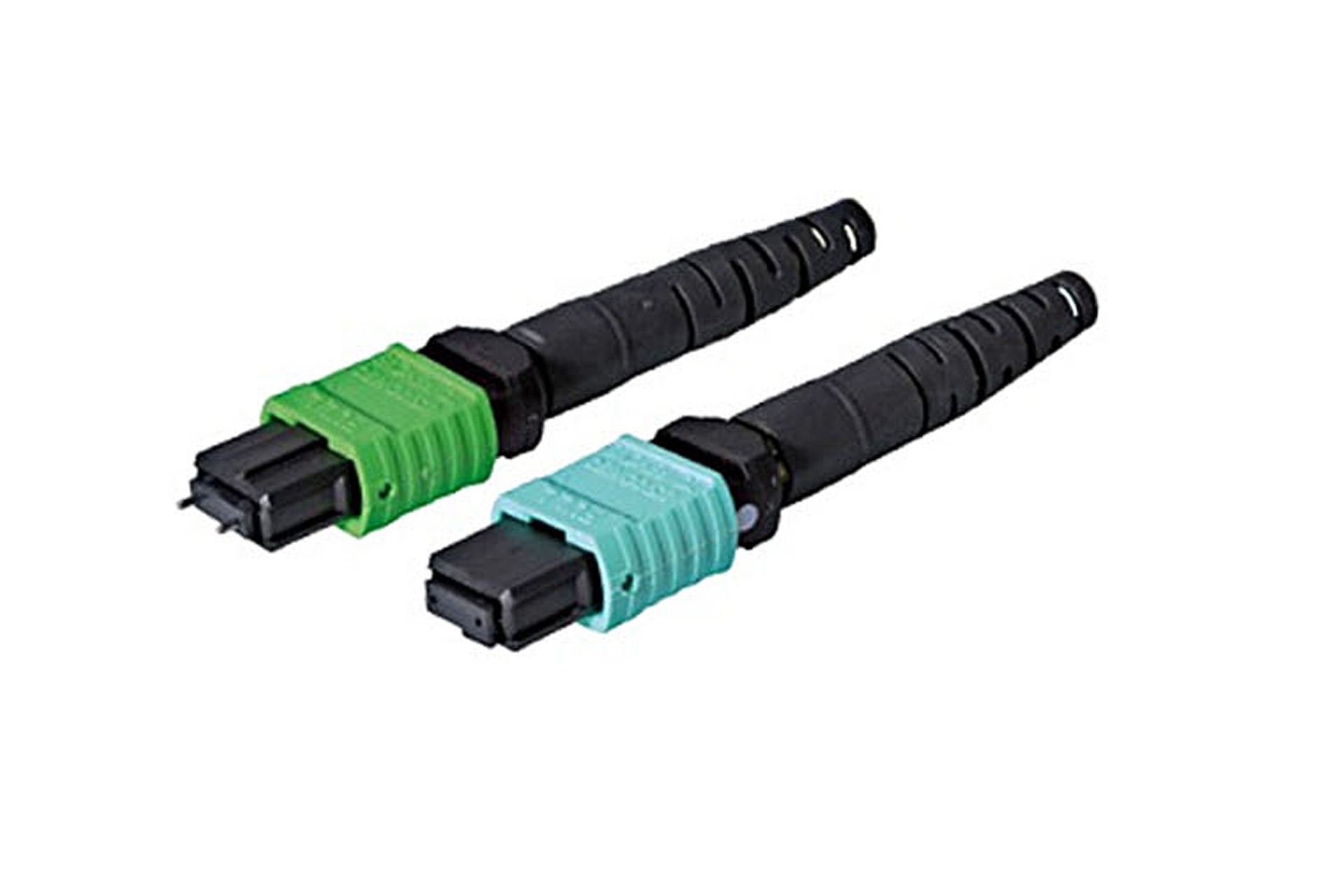

MPO/MTP-liittimiä on kahta tyyppiä, uros ja naaras. Urosliittimessä on ohjauspinnit ja naarasliittimessä aukot niitä varten. Urosliittimiä käytetään mm. paneelien sisäpuolella ja laiteliitännöissä. Naarasliitin on yleisesti kytkentä- ja laitekaapelien sekä runkokaapelien liitin.

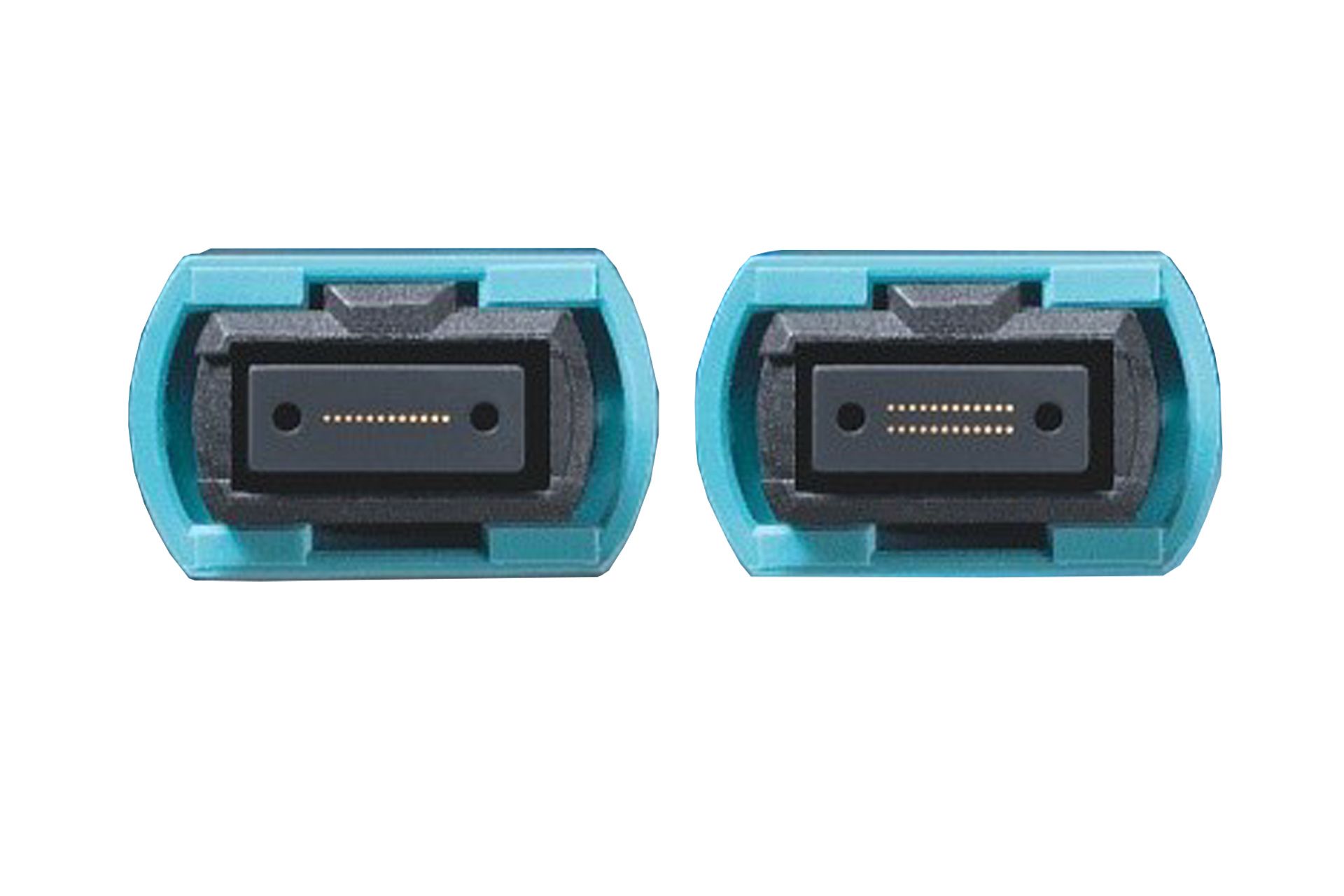

MTP/MPO liittimiä saa 8-, 12- ja 24-kuituisena. Kaikilla kuitumäärillä liitin on samankokoinen. 8- ja 12-kuituisen tuotteiden ferruleessa on molemmissa 12 paikkaa kuiduille, joista 8-kuituisessa jätetään käyttä-mättä keskimmäiset 4 paikkaa. Tätä 8-kuituista liitintä käytetään päänsääntöisesti vain monimuoto-tuotteissa ja 40Gb järjestelmissä.

24-kuituisessa ferrulessa on 12 paikkaa kuiduille kahdessa rivissä.

12-kuituinen liitin on tällä hetkellä yleisin. 24-kuituisen ferrulen käytön etuja on isompi liitäntätiheys, jonka kauttaa tarvittavien trunkkikaapelien määrä on puolet pienempi. 24-kuituisen ferruleen käytön haasteita on valmistuksen vaativuus, joka nostaa hintaa huomattavasti.

MPO/MTP-liittimien tyypilliset liitosvaimennukset ovat hieman normaaleilla keraamisilla ferruleilla varustettuja liittimiä (SC ja LC) korkeampia, tyypillisesti 0,25dB. Takaisinheijastusvaimennus on myös heikompi verrattuna normaali ferruleihin. Tämän vuoksi SM MPO/MTP-liittimet ovat aina APC-hiottuja, jolloin päästään noin 55dB tyypilliseen arvoon.

Näitä liittimiä käytettäessä on erittäin tärkeää ottaa polariteetti huomioon jo heti suunnitteluvaiheessa. Myös adapterien valinta perustuu polariteettiin. Polariteetista on juttua enemmän alempana.

Kytkentäkaapelit

Kytkentäkaapeleita saa kaikille kuitumäärille, 8- 12- ja 24-kuituisena. Molemmissa päissä voi olla MPO/MTP-liitin tai sitten toinen pää voi olla varustettuna LC- tai SC-liittimillä. Liittimien porrastus pystytään tekemään hyvin tarkasti, joten siistit asennukset ovat helppo tehdä. Pituuden ja polariteetin voi valita tarpeen mukaan samoin kuin kuitutyypin (SM, OM3, OM4 ja OM5).

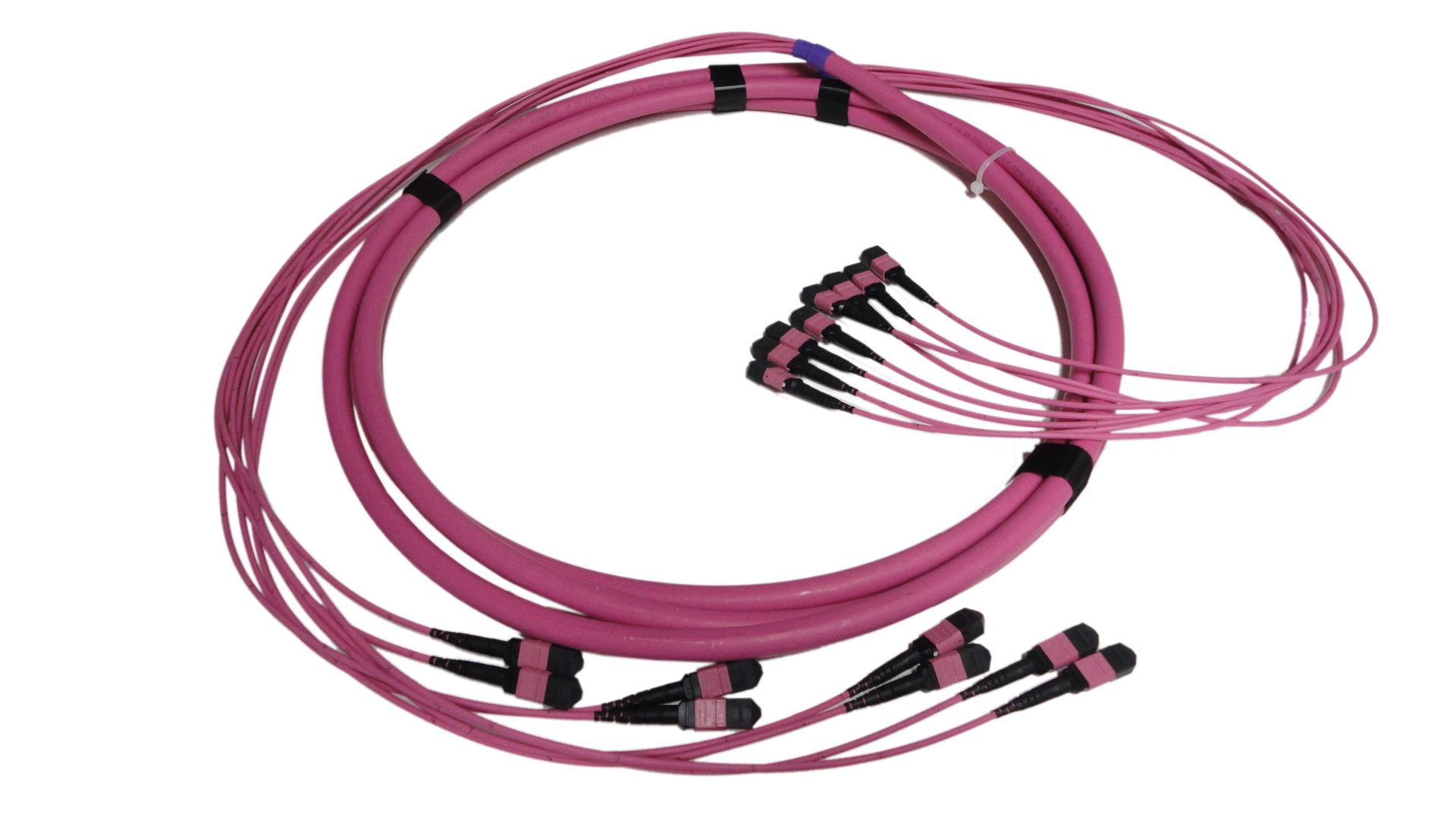

Trunkkikaapelit

Trunkkikaapeleita on saatavilla 12-,24-, 48-, 72-, 96-, 144- ja 192-kuituisena. Pituus näille on vapaasti valittavissa ja liittimet voivat olla molemmissa päissä tai sitten vain toisessa päässä.

Polariteetti

MPO- ja MTP-liittimien polariteetti tarkoittaa kuitujen järjestystä liittimen päästä toiseen – oikea polariteetti varmistaa, että lähettävä kuitu (Tx) yhdistyy vastaanottavaan kuituun (Rx).

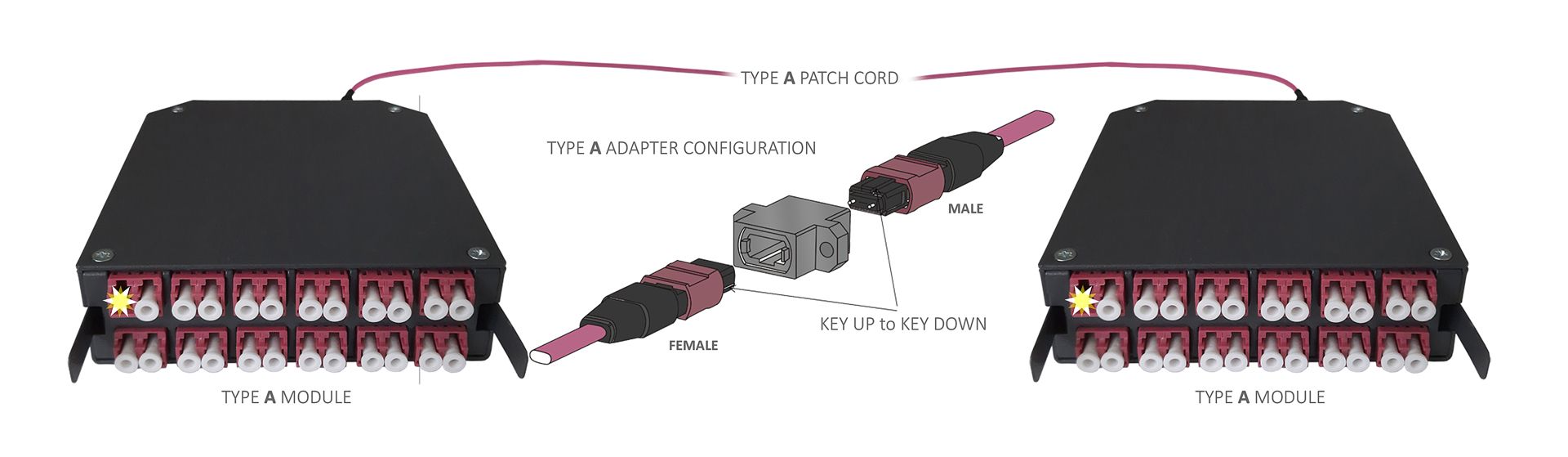

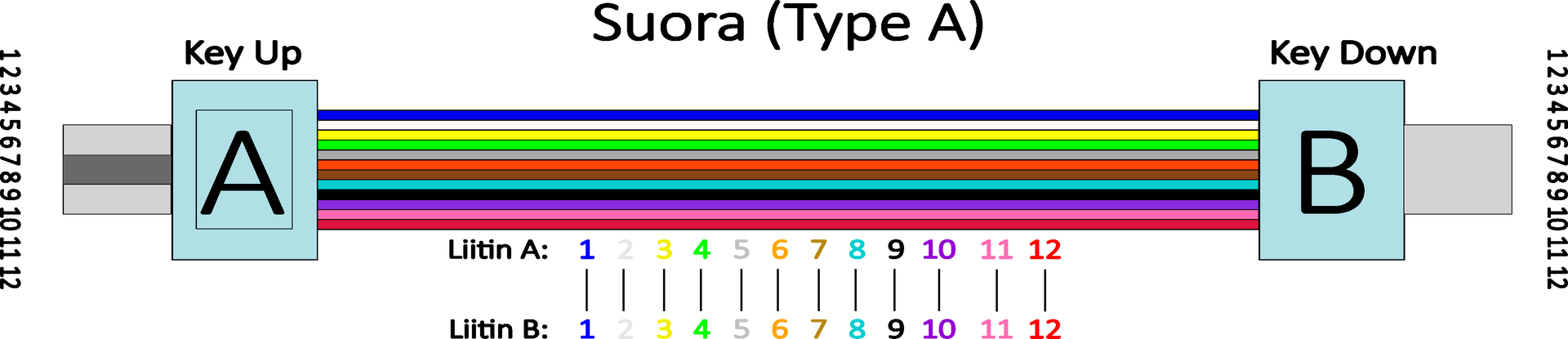

Type A -kaapelin, joka tunnetaan myös nimellä suora kaapeli, toisessa päässä on key-up-asennossa oleva liitin ja toisessa päässä key-down-asennossa oleva liitin. Tämä tarkoittaa, että kuidut säilyttävät saman sijaintinsa kaapelin molemmissa päissä. Key-sana viittaa liittimen päällä olevaa ohjaushahloon, joka osuu adapteriin.

Tämä polariteetti on yleinen runkokaapeleissa, mutta vaatii huolellista suunnittelua, jotta lähetys- ja vastaanottopäät yhdistyvät oikein. Tarvittaessa voidaan käyttää adaptereita tai käännettyjä liittimiä oikean signaalisuunnan varmistamiseksi.

Miksi Type A?

• Yksinkertainen napaisuus: Suora kuitujärjestys helpottaa suunnittelua ja dokumentointia.

• Yhteensopivuus: Useimmat MPO-pohjaiset järjestelmät ja paneelit on suunniteltu Type A -napaisuudelle.

• Modulaarisuus: Helppo yhdistää muihin komponentteihin, kuten MPO-LC -fanout-kaapeleihin.

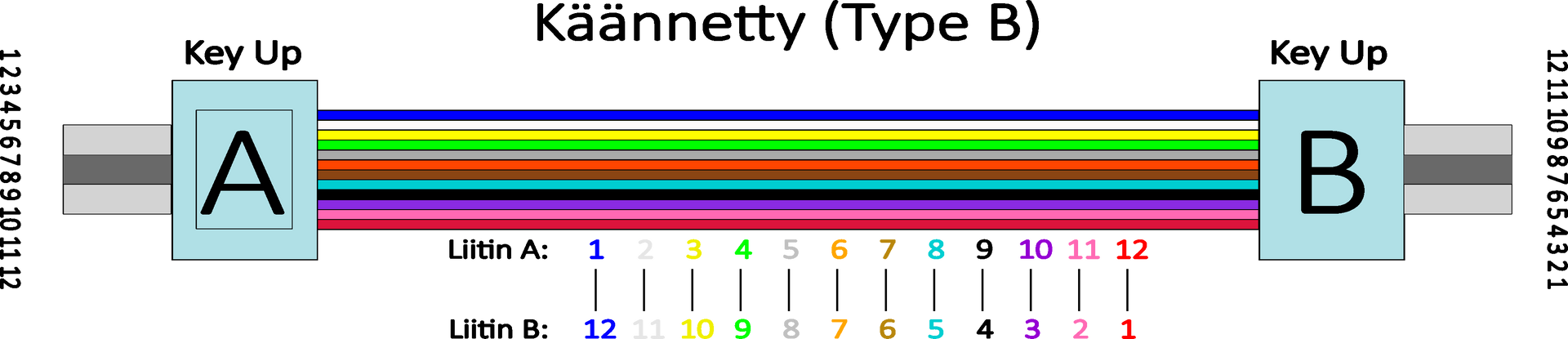

Type B -kaapeli, eli käännetty kaapeli, käyttää key-up-asennossa olevia liittimiä molemmissa päissä. Tämä liitostapa aiheuttaa kuitujen järjestyksen kääntymisen: kuidut vaihtavat paikkaa kaapelin toisessa päässä.

Tämä polariteetti on yleinen esim. runkokaapeloinneissa, joissa halutaan yksinkertainen ja suora kytkentä ilman lisäadaptereita esim. suorat kytkennät lähetin/vastaanottimesta toiseen. Se varmistaa, että lähetys- ja vastaanottokuidut kohtaavat oikein, kun käytetään standardoituja liitäntäjärjestelmiä. Helpottaa nopeaa käyttöönottoa ja pienentää virheiden määrää.

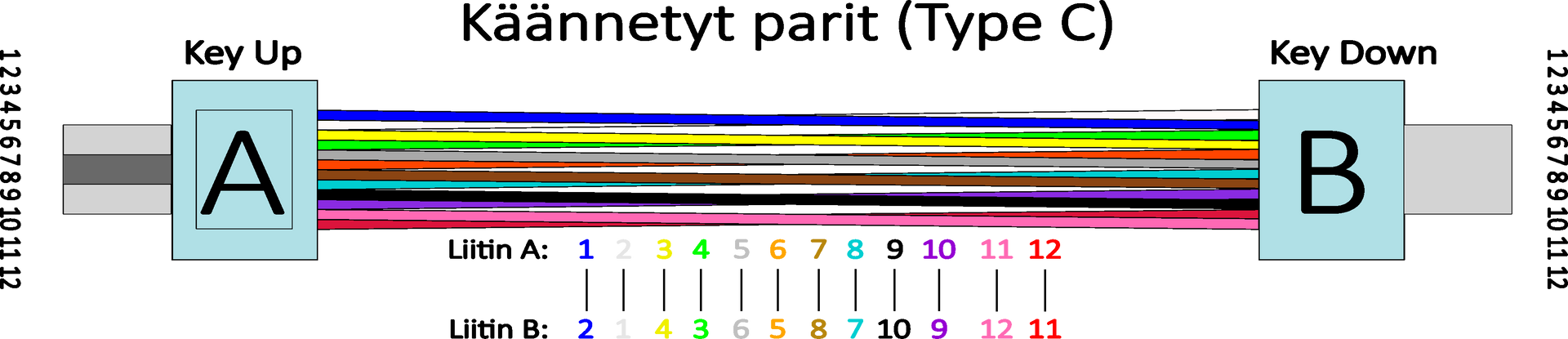

Type C  -kaapeli, eli parittain käännetty kaapeli, muistuttaa ulkoisesti Type A -kaapelia: siinä on key-up-liitin toisessa päässä ja key-down-liitin toisessa päässä. Kuitujen järjestys ei kuitenkaan ole suora, vaan jokainen vierekkäinen kuitupari on käännetty  kaapelin toisessa päässä.

Tyyppi C -kaapeleita käytetään erityisesti duplex-sovelluksissa, joissa jokainen kuitupari muodostaa lähetys–vastaanotto-yhteyden (Tx–Rx). Tämä rakenne mahdollistaa suoran kytkennän LC–LC-kytkentäkaapeleihin ilman lisäadaptereita tai manuaalista kuitujen kääntämistä.

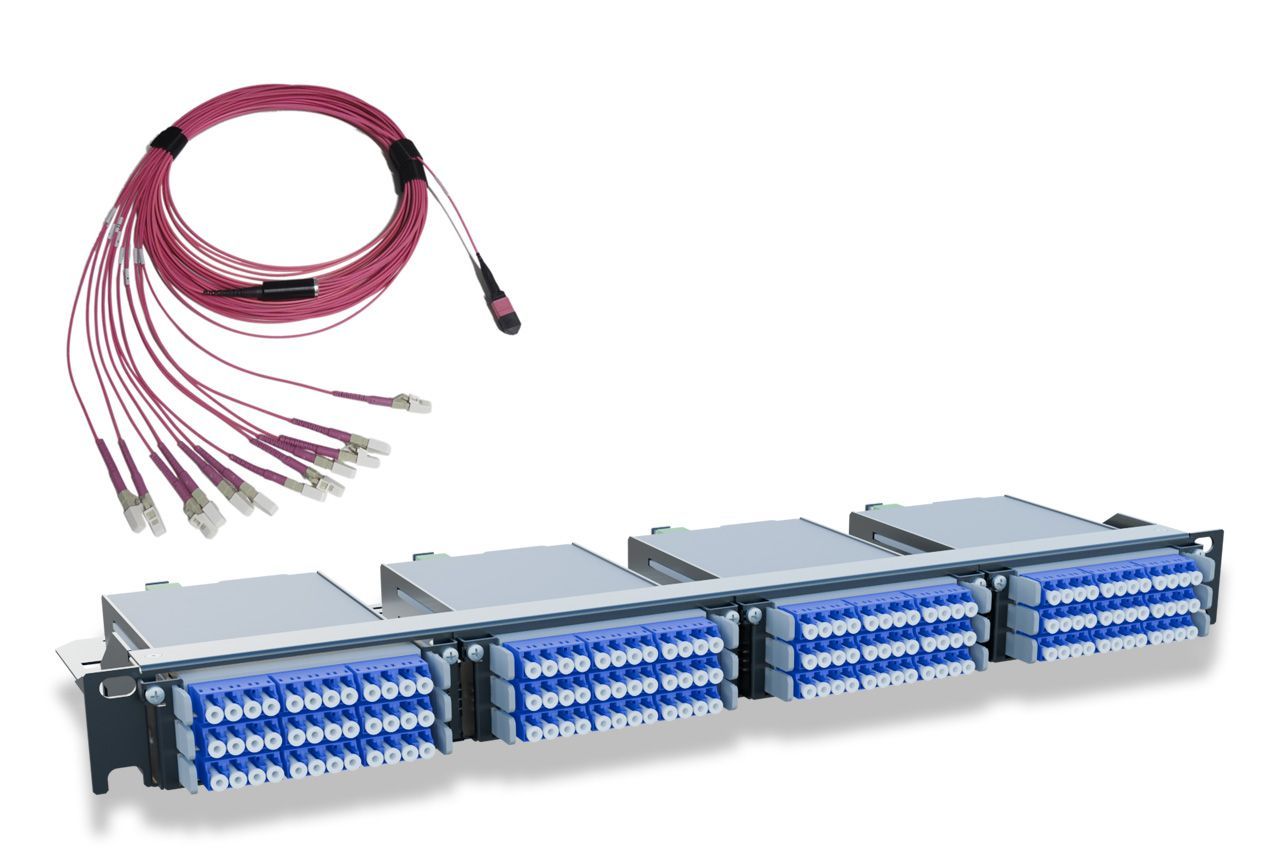

Meillä on laaja valikoima moduuli- ja konesalituotteita.
