NAF yleisjatkot ja mekaaniset läpiviennit

• Sähkönumero 7263227
• Kotelo on ns. huppujatkos koostuen alaosasta jatkoslevyineen sekä suojakuoresta.
• 48 kuidun jatkamiseen.
• Voidaan käyttää kaapeleiden kylkiotoissa.
• Mitat kaapeliläpiviennin kanssa 489 x 182 x 94 mm.
• Voidaan käyttää runkokaapelin suorana jatkoksena sekä haarajatkoksena 1 – 4 pienemmälle kaapelille.
• Alaosan laipassa yksi ovaali läpivienti mekaanisille kaapeliläpivienneille.
• Materiaali happoterästä
• Jatkoslevyn alapuolella on tarrakiinnitteiset muovituet katkaisemattomille kuituputkille.
• Tiiveys IP 68. Suunniteltu ja valmistettu Suomessa.
• Normaalien tarvikkeiden lisäksi peruspakettiin kuuluu mekaaninen kaapeliläpivienti 2x15mm + 4x10mm (7263242) sekä tämän vaihtoehtona käytettävä kaapelikutiste haaroituskappaleineen.
• Muut sopivat kutisteettomat kaapeliläpiviennit S.nro: 7263240, 7263241, 7263242, 7263243
• Mini-yleisjatkos muuten samoilla varusteilla, mutta ilman mekaanista läpivientiä 7269419
• Saatavana asennusohje
• Yhteensopiva NAF jatkoskotelon seinätelineen kanssa, 7263557

• Sähkönumero 7269476
• Kotelo on ns. huppujatkos koostuen alaosasta jatkoslevyineen sekä suojakuoresta.
• 48 kuidun jatkamiseen ja lisäjatkoslevyllä (7269478) 96 kuidun jatkamiseen.
• Kotelo soveltuu erilaisille kaapelirakenteille ja sitä voidaan käyttää kaapeleiden kylkiotoissa.
• Soveltuu myös maavaraiseksi jatkokseksi mikrokanavaverkkoihin.
• Mitat kaapeliläpiviennin kanssa 391 x 180 x 94 mm.
• Alaosan laipassa kaksi ovaalia läpivientiä mekaanisille kaapeliläpivienneille tai kutisteille.
• Materiaali happoterästä.
• Tiiveys IP 68. Suunniteltu ja valmistettu Suomessa.
• Asennusohje maakaapeleille
• Asennusohje mikroputkille
• Sopivat kutisteettomat kaapeliläpiviennit S.nro: 7263240, 7263241, 7263242, 7263243
• Varusteet: 2 kpl kutiste (56/16- 250mm), 2 kpl haarakiila, 1 kpl päätetuppilo, 1 kpl jatkoslevy, johon valmiiksi asennettuna 2kpl 24-paikkaisia KJS-pidikkeitä, 1 kpl irrallinen 24-paikkainen KJS-pidike, 1 kpl maadoitusliitin M6-16mm², 6 kpl maadoitusliitin, 12 kpl kiinnitysruuvi M4x12, 12 kpl nippuside 2,5x100mm, 1 kpl puhdistuspyyhe ja 1 kpl silikageelipussi 25g. Mahdollisuus lisätä toinen jatkoslevy, johon valmiiksi asennettuna 2 kpl 24-paikkaisia KJS-pidikkeitä.
• NAF mini 48/96 yleisjatkos ilman kutistemateriaaleja 7269481
• Yhteensopiva NAF jatkoskotelon seinätelineen kanssa, 7263557

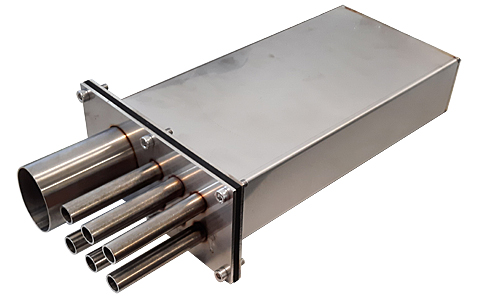

• Sähkönumero 7263536
• Kotelo on ns. huppujatkos koostuen alaosasta jatkoslevyineen sekä suojakuoresta.
• 48 kuidun jatkamiseen ja lisäjatkoslevyllä (7269478) 96 kuidun jatkamiseen.
• Kotelo soveltuu erilaisille kaapelirakenteille ja mahdollistaa kylkioton.
• Soveltuu myös maavaraiseksi jatkokseksi mikrokanavaverkkoihin.
• Mitat kaapeliläpiviennin kanssa 391 x 180 x 94 mm.
• Alaosan laipassa 7 läpivientiä, joista yksi on ovaalin mallinen ja kuudessa on 11mm sisähalkaisija. Ovaalin mallisessa läpiviennissä voi käyttää mekaanisia läpivientejä.
• Materiaali happoterästä.
• Tiiveys IP 68. Suunniteltu ja valmistettu Suomessa.
• Katso myös 7263535, NAF mini 48/96 2x17mm+6x11mm
• Yhteensopiva NAF jatkoskotelon seinätelineen kanssa, 7263557

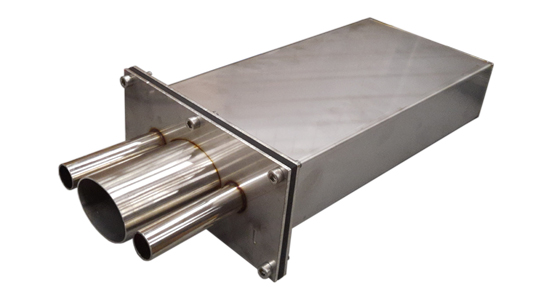

• Sähkönumero 7263570
• Kotelo on ns. huppujatkos koostuen alaosasta jatkoslevyineen sekä suojakuoresta.
• 48 kuidun jatkamiseen ja lisäjatkoslevyllä (7269478) 96 kuidun jatkamiseen.
• Kotelo soveltuu erilaisille kaapelirakenteille ja mahdollistaa kylkioton.
• Soveltuu myös maavaraiseksi jatkokseksi mikrokanavaverkkoihin.
• Mitat kaapeliläpiviennin kanssa 391 x 180 x 94 mm.
• Alaosan laipassa 3 läpivientiä, joista yksi on ovaalin mallinen ja kahdessa on 17mm sisähalkaisija. Ovaalin mallisessa läpiviennissä voi käyttää mekaanisia läpivientejä.
• Materiaali happoterästä.
• Tiiveys IP 68. Suunniteltu ja valmistettu Suomessa.
• Yhteensopiva NAF jatkoskotelon seinätelineen kanssa, 7263557

• Sähkönumero 7269294
• Kotelo on ns. huppujatkos koostuen alaosasta jatkoslevyineen sekä suojakuoresta.
• 48 tai 96 kuidun jatkamiseen.
• Normaalien tarvikkeiden lisäksi peruspakettiin kuuluu mekaaniset kaapeliläpiviennit 4x15mm ja 6x10mm sekä näiden vaihtoehtona käytettävät kaapelikutisteet haaroituskappaleineen.
• Koteloa voidaan käyttää kaapeleiden kylkiotoissa.
• Mitat kaapeliläpiviennin kanssa 489 x 235 x 94 mm.
• Saatavana asennusohje
• Alaosan laipassa kaksi ovaalia läpivientiä.
• Materiaali happoterästä.
• Jatkoslevyn alapuolella on tarrakiinnitteiset muovituet katkaisemattomille kuituputkille.
• Tiiveys IP 68. Suunniteltu ja valmistettu Suomessa.
• Sopivat kutisteettomat kaapeliläpiviennit S.nro: 7263240, 7263241, 7263242, 7263243
• NAF yleisjatkos 48/96-k ilman mekaanisia läpivientejä, mutta muuten samoilla varusteilla 7263341
• Yhteensopiva NAF jatkoskotelon seinätelineen kanssa, 7263557

• Sähkönumero 7269477
• Kotelo on ns. huppujatkos koostuen alaosasta jatkoslevyineen sekä suojakuoresta.
• 96 kuidun jatkamiseen ja lisäjatkoslevyllä (7269479) 192 kuidun jatkamiseen.
• Kotelo soveltuu erilaisille kaapelirakenteille ja sitä voidaan käyttää kaapeleiden kylkiotoissa.
• Mitat kaapeliläpiviennin kanssa 498 x 235 x 125mm.
• Alaosan laipassa on kaksi ovaalia läpivientiä mekaanisille kaapeliläpivienneille tai kutisteille.
• Materiaali happoterästä.
• Tiiveys IP 68. Suunniteltu ja valmistettu Suomessa.
• Asennusohje maakaapeleille
• Sopivat kutisteettomat kaapeliläpiviennit S.nro: 7263240, 7263241, 7263242, 7263243
• Varusteet: 2 kpl kutiste (56/16- 250mm), 2 kpl haarakiila, 1 kpl päätetuppilo, 1 kpl jatkoslevy, johon valmiiksi asennettuna 4kpl 24-paikkaisia KJS-pidikkeitä, 1 kpl irrallinen 24-paikkainen KJS-pidike, 8 kpl maadoitusliitin, 16 kpl kiinnitysruuvi M4x12, 12 kpl nippuside 2,5x100mm, 2 kpl ylivientijohtoja liittimillä, 2kpl korrugoituja kaarikiinnikkeitä, 1kpl puhdistuspyyhe ja 1kpl silikageelipussi 25g. Mahdollisuus lisätä toinen jatkoslevy, johon valmiiksi asennettuna 4kpl 24-paikkaisia KJS-pidikkeitä.
• NAF yleisjatkos 96/192 ilman kutistetarvikkeita 7269482
• Yhteensopiva NAF jatkoskotelon seinätelineen kanssa, 7263557

• Sähkönumero 7269420
• Kotelo on ns. huppujatkos koostuen alaosasta jatkoslevyineen sekä suojakuoresta.
• 192 kuidun jatkamiseen. Sisältää kaksi 96-kuituista jatkoslevyä, joista ylempi levy on saranoitu.
• Kotelo soveltuu erilaisille kaapelirakenteille ja sitä voidaan käyttää kaapeleiden kylkiotoissa.
• Soveltuu myös maavaraiseksi jatkokseksi mikrokanavaverkkoihin.
• Mitat kaapeliläpiviennin kanssa 498 x 235 x 125 mm.
• Alaosan laipassa kolme ovaalia läpivientiä mekaanisille kaapeliläpivienneille tai kutisteille.
• Materiaali happoterästä.
• Asennusohje
• Yhteensopivat kutisteettomat kaapeliläpiviennit S.nro: 7263240, 7263241, 7263242, 7263243
• Varusteet: 2 kpl kutiste (56/16- 250mm), 2 kpl haarakiila, 2 kpl päätetuppilo, 2 kpl jatkoslevyjä, joihin valmiiksi asennettuna 4 kpl 24-paikkaisia KJS-pidikkeitä, 1 kpl irrallinen 24-paikkainen KJS-pidike, 8 kpl maadoitusliitin, 16kpl kiinnitysruuvi M4x12, 24 kpl nippuside 2,5x100mm, 3 kpl ylivientijohtoja liittimillä, 3 kpl korrugoituja kaarikiinnikkeitä, 1 kpl puhdistuspyyhe ja 1 kpl silikageelipussi 25g.
• NAF yleisjatkos 192 3xOvaali ilman kutistemateriaaleja 72629483
• Yhteensopiva NAF jatkoskotelon seinätelineen kanssa, 7263557

• Sähkönumero 7269300
• Kotelo on ns. huppujatkos koostuen alaosasta jatkoslevyineen sekä suojakuoresta.
• 192 kuidun jatkamiseen. Sisältää kaksi 96-kuituista jatkoslevyä, joista ylempi levy on saranoitu.
• Normaalien tarvikkeiden lisäksi peruspakettiin kuuluu mekaaniset kaapeliläpiviennit 4x15mm ja 6x10mm sekä näiden vaihtoehtona käytettävät kaapelikutisteet haaroituskappaleineen.
• Koteloa voidaan käyttää kaapeleiden kylkiotoissa.
• Mitat kaapeliläpiviennin kanssa 498 x 235 x 125mm.
• Alaosan laipassa kaksi ovaalia läpivientiä.
• Materiaali happoterästä.
• Tiiveys IP 68. Suunniteltu ja valmistettu Suomessa.
• Muut sopivat kutisteettomat kaapeliläpiviennit S.nro: 7263240, 7263241, 7263242, 7263243
• NAF yleisjatkos 192-k ilman mekaanisia läpivientejä 7269475
• Asennusohje
• Yhteensopiva NAF jatkoskotelon seinätelineen kanssa, 7263557

• Sähkönumero 7263251
• Kotelo on ns. huppujatkos koostuen alaosasta jatkoslevypidikkeineen sekä suojakuoresta. Soveltuu erilaisille kaapelirakenteille.
• Jopa 480 kuidun jatkamiseen.
• Koteloa voidaan käyttää kaapeleiden kylkiotoissa.
• Mitat kaapeliläpiviennin kanssa 180x 495 x 287 mm.
• Jatkoslevytelineeseen voidaan sijoittaa sekä 48- että 96-kuituisia ns. koukkukiinnitteisiä jatkoslevyjä. Sopivat jatkoslevyt esim.: 7264145 ja 7269282
• Alaosan laipassa kolme ovaalia läpivientiä mekaanisille läpivienneille.
• Materiaali happoterästä.
• Tiiveys IP 68. Suunniteltu ja valmistettu Suomessa.
• Peruspakettiin kuuluu normaalien tarvikkeiden lisäksi 1kpl 4x15mm, 1kpl 6x10mm ja 1kpl 2x20mm kaapeliläpivienti sekä 3kpl 56/16 25cm kutisteita ja 3kpl haarakiiloja. Jatkoslevyt eivät kuulu peruspakettiin.
• Muut sopivat kutisteettomat kaapeliläpiviennit S.nro: 7263240, 7263241, 7263242, 7263243
• NAF yleisjatkos 480-k ilman mekaanisia läpivientejä 7269474

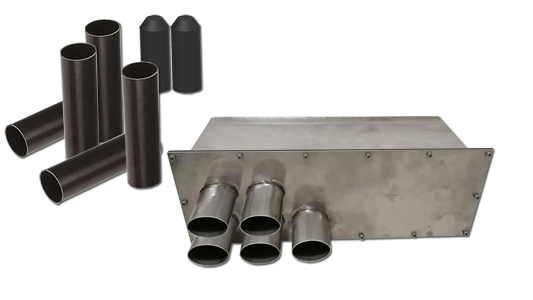

• Sähkönumero 7263571
• Soveltuu erilaisille kaapelirakenteille.
• Voidaan käyttää kaapeleiden kylkiotoissa.
• Jatkoslevyille kotelossa on kiinteä jatkoslevyteline. Jatkoslevytelineeseen voidaan sijoittaa sekä 48- että 96-kuituisia ns. koukkukiinnitteisiä jatkoslevyjä.
• Mitat  kaapeliläpivientien kanssa 180x495x287 mm.
• Sisäosan laipassa on viisi ovaalia läpivientiä mekaanisille kaapeliläpivienneille tai kutisteille.
• Materiaali happoterästä.
• Tiiveys IP 68. Suunniteltu ja valmistettu Suomessa.

Peruspakettiin kuuluu normaalien tarvikkeiden lisäksi 5 kpl 56/16 25cm kutisteita ja 10 kpl haarakiiloja ja 2 kpl päätetuppiloita. Jatkoslevyt eivät kuulu peruspakettiin.

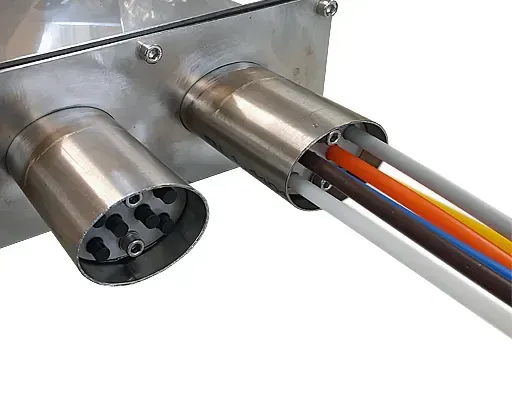

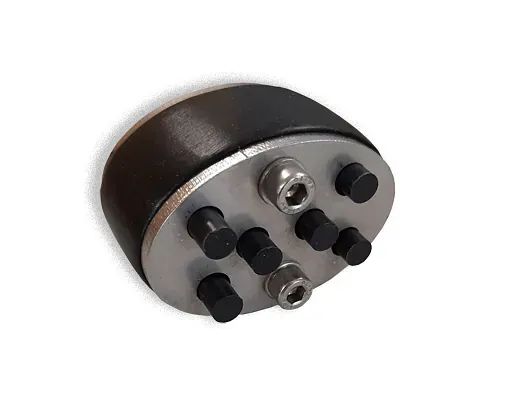

Sopivat mekaaniset kaapeliläpiviennit S.nro: 7263240, 7263241, 7263242, 7263243, 7269494.

Sopivat jatkoslevyt: 7264145 ja 7269282

• Sähkönumero 7263567
• NAF Tuulivoimajatko on jalostettu versio NAF yleisjatkos 96/192:sta (7269477).
• Siihen kuuluu lisäjatkoslevy, johon on asennettu valmiiksi adapterilevy.
• Jatkossa voi siis tehdä fuusioliitoksia sekä mekaanisia liitoksia.

Adapterilevyssä on paikat neljälle SC duplex adapterille. Adapterilevy on kiinnitetty lisäjatkoslevyyn ruuvaamalla. Jatko on tarkoitettu paikkoihin, joissa kylkiotot halutaan tehdä kytkentäkaapeleita käyttämällä, esim. tuulivoimaloissa.

Jatkon mukana tulee lisäksi:

• seinäkiinnitysteline (NAF jatkoskotelon seinäteline, 7263557)
• mekaaninen läpivienti 4x15mm (NAF jatkos 4/15 tiivistesarja, 7263241)
• sekä kuminen tiiviste kytkentäkaapeleita varten.

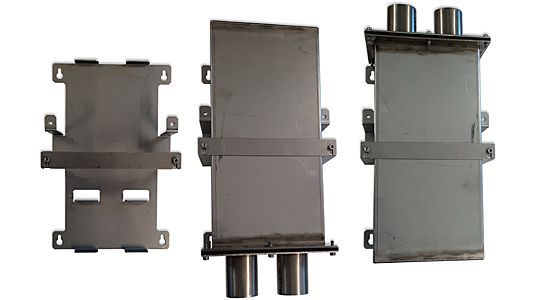

• Sähkönumero 7263557
• NAF jatkoskotelon seinäteline sopii lähes kaikkiin Naficonin jatkoskoteloihin.
• Kestävä ja laadukas: Valmistettu haponkestävästä teräksestä, joka takaa pitkän käyttöiän ja kestävyyden.
• Suunniteltu ja valmistettu Suomessa, jossa korkea laatu ja tarkka käsityö yhdistyvät.
• Monipuolinen kiinnitys: Voidaan käyttää sekä seinätelineenä että pantojen/klemmarien kanssa pylvästelineenä. Jatkot voidaan asentaa joustavasti niin, että läpiviennit ovat joko alas- tai ylöspäin, mikä takaa helppokäyttöisyyden ja mukautuvuuden erilaisiin asennustarpeisiin.
