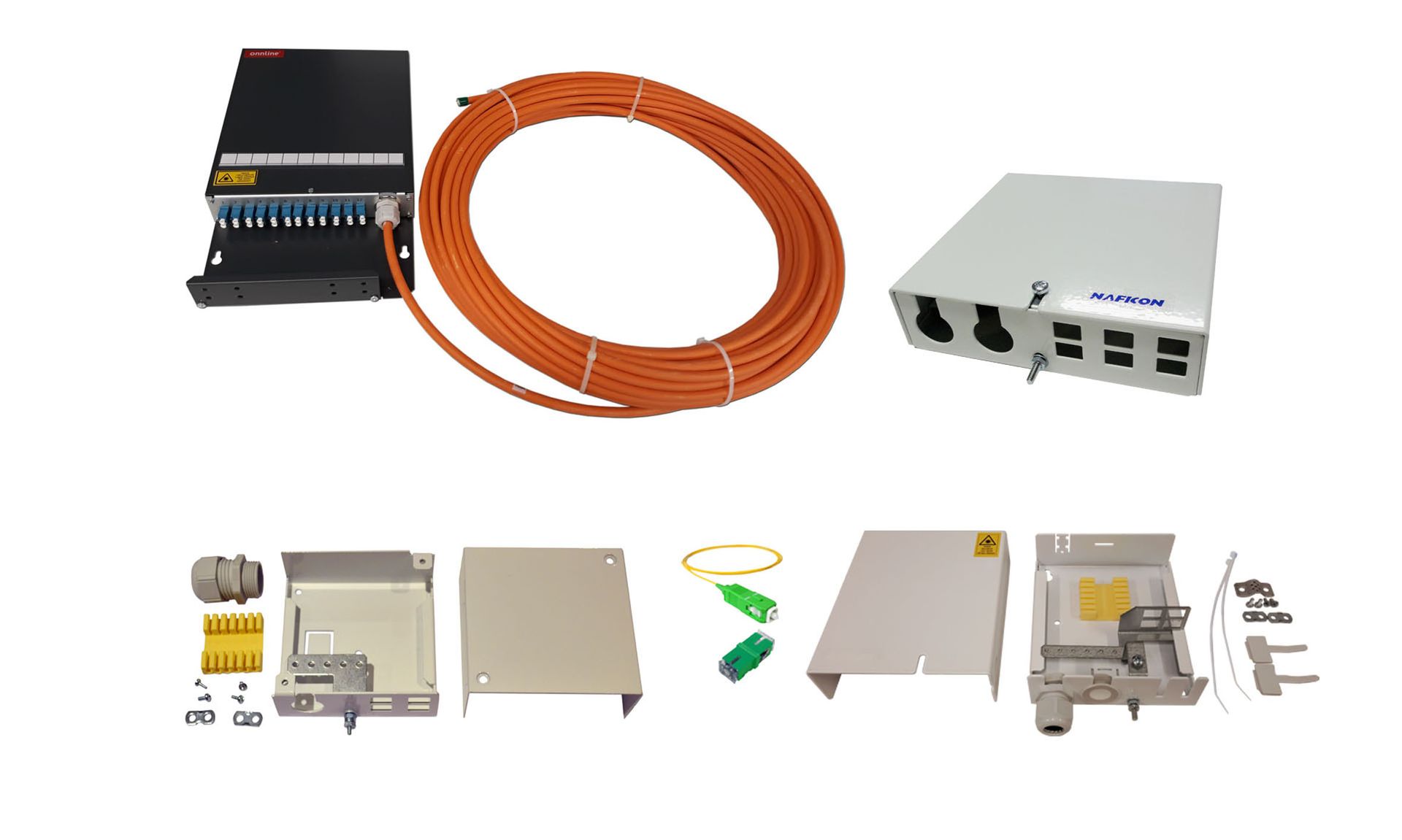

Metalliset päätekotelot
Metalliset päätekotelot voidaan asentaa huoneistoissa näkyville tai teknisiin tiloihin. Monissa metallisissa päätekoteloissa on suurempi kapasiteetti verrattuna muovisiin päätekoteloihin, jolloin niitä voidaan käyttää myös teollisuudessa. Useimmissa metallisissa päätekoteloissa on paikka kaapelin maadoitusta varten.
NAF telekotelo
- Sähkönumero 7263493
- Ulkomitat 18 x 120 x 115 mm, KxLxS
- Metallinen päätekotelo sisäasennuksiin.
- Väri valkoinen
- Kotelon sisällä adapteripaikat kahdella sivustalla. Adapteriaukkojen koko: SC-duplex / LC- quad.
- Kaapelille on kaksi sisääntulopaikkaa.
- Ruuvikiinnitys
- Tuote soveltuu Traficomin sisäverkkomääräyksen M65 mukaiseen asennukseen.
- Mahdollisuus saada esiasennetuilla hännillä tai kaapelilla.
NAF talopäätekotelo
- Sähkönumero 7264840
- Ulkomitat 140 x 120 x 40mm, KxLxS
- Metallinen päätekotelo sisäasennuksiin
- Kotelon sisällä suojassa adapteripaikat neljälle SC simplex tai LC duplex adaptereille.
- Kaapelille kaksi sisääntuloa alhaalla, yksi ylhäällä ja yksi pohjassa
- Pakettiin kuuluu kotelon lisäksi yksi läpivientiholkki M20, kuitujatkossuojapidike 12 kuidulle, yksi holkkitiiviste, kaapelin
kiinnitykseen nippusiteet ja ruuvit, maadoituskaarikiinnike
sekä kuituohjaimet 2kpl. - Kotelon alareunassa ja kannen sivussa on hahlot kytkentäkaapeleille.
- Voi käyttää myös jatkoskotelona
- Irroitettava adapterilevy
- Saatavana valmiiksi asennetuilla hännillä, esim. NAF talopäätekotelo, johon on asennettu kaksi SC-APC häntäkuitua (7264888)

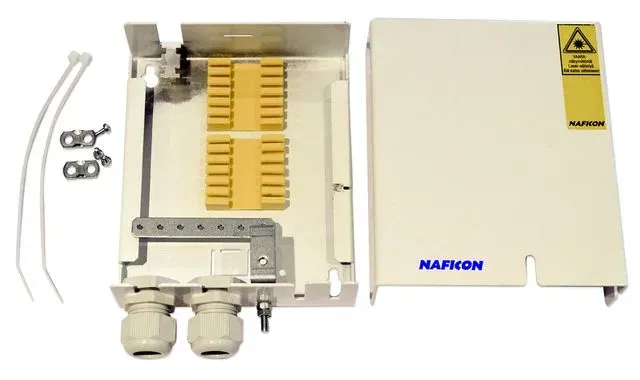

NAF jatkoskotelo
- Sähkönumero 7264858
- Ulkomitat 140 x 120 x 40mm, KxLxS
- Sisälle asennettava metallinen jatkoskotelo, jossa tilaa 24 hitsaukselle
- Pakettiin kuuluu: 2kpl läpivientiholkkia M20, 2kpl kuitujatkossuojapidikkeitä, nippusiteet ja kuituohjaimet sekä maadoituskaarikiinnikkeet.
NAF Päätekotelo 2/4
- Sähkönumero 7269276
- Ulkomitat 100 x 100 x 40mm, KxLxS
- Tyhjä päätekotelo, jossa adapteripaikat kahdelle SC- tai neljälle LC-liittimelle. Kaapeli tuodaan koteloon pohjan läpi.
- Vain metallittomille kaapeleille, sillä sisällä ei ole maadoituskiskoa.
- Sisältää nippusiteet kaapelin kiinnittämistä varten, kuitujatkossuojapidikkeeen 12 kuidulle sekä kuituohjaimet 2kpl.
NAF Päätekotelo 4/8
- Sähkönumero 7264874
- Ulkomitat 100 x 100 x 40mm, KxLxS
- Metallinen päätekotelo, jonka alareunassa adapteripaikat neljälle
SC simplex tai LC duplex adapterille - Läpivienti alareunassa ja pohjassa
- Pakettiin kuulu kotelo, yksi läpivientiholkki M20, kuitujatkossuojapidike 12 kuidulle, kaapelin kiinnitysruuvit ja maadoituskaarikiinnike sekä kuituohjaimet 2kpl.
- Väri valkoinen
- Saatavilla myös valmiiksi hännillä, esim. NAF 2 SCA
päätekotelo, johon on asennettu kaksi SC-APC häntäkuitua
(7264875)
NAF Päätekotelo 6/12
- Sähkönumero 7269277
- Ulkomitat 145 x 148 x 40, KxLxS
- Tyhjä päätekotelo, jossa adapteripaikat kuudelle SC-
tai kahdelletoista LC-liittimelle. - Kaapelille kaksi sisääntuloa alhaalla, yksi ylhäällä ja yksi
pohjassa. Pohjassa varmistuslenkit jäykempien kaapelien
kiinnittämistä varten. - Pakettiin kuuluu kotelon lisäksi yksi läpivientiholkki M20,
kuitujatkossuojapidike 12 kuidulle, yksi holkkitiiviste ja
kaapelin kiinnitykseen nippusiteet, maadoituskisko ja
maadoituskaarikiinnikkeet sekä kuituohjaimet 2kpl. - Voi käyttää myös jatkoskotelona
- Väri valkoinen
NAF Päätekotelo 12/24
- Sähkönumero 7269278
- Ulkomitat 150 x 138 x 50, KxLxS
- Tyhjä päätekotelo, jossa adapteripaikat 12 SC- tai 24 LC-liittimelle.
- Kotelon kahdessa reunassa adapteriaukot kuudelle SC-duplex tai LC-quattro adapterille.
- Kaapelille kaksi sisääntuloa alareunassa
- Pakettiin kuuluu kotelon lisäksi yksi läpivientiholkki M25, kuitujatkossuojapidike 12 ja 24 kuidulle, yksi holkkitiiviste sekä maadoituskisko, 2kpl kuituohjaimia, maadoituskaarikiinnike sekä 6 kpl SC-duplex aukon peitetulppia
- Voi käyttää myös jatkoskotelona
- Väri valkoinen
- Lisävarusteena mahdollisuus hankkia DIN-kiskokiinnike.
Kaikki kotelot ovat saatavissa myös valmispaketteina hännillä tai kaapelilla. Oheisessa taulukoissa on esitetty yllä olevien koteloiden esiasennetut versiot, joilla on sähkönumerot.

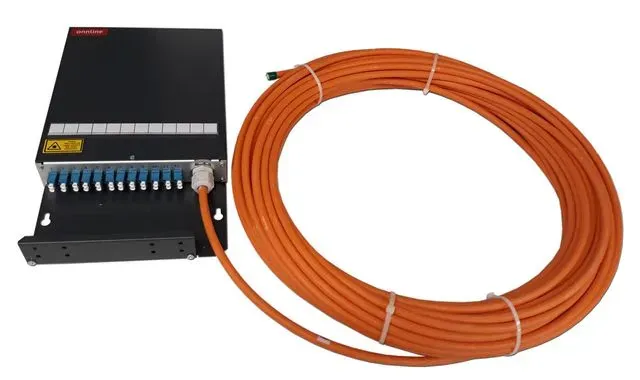

PK LC/- FZOMSU-SD 24SML 30m
- Sähkönumero 7263320
- Päätekotelo, johon valmiiksi asennettu LC/UPC-liittimillä varustettu 24-kuituinen sisäulkokaapeli, jonka pituus on 30m. Toinen pää ilman liittimiä.
- Kotelon ulkomitat 260 x 110 x 44mm, KxLxS
Koukkukiinnitteiset minipaneelit
- Jatkoslevytelineeseen koukkukiinnikkein asennettava esiasennettu tai tyhjä pääte- tai jaotinmoduuli.
- Minipaneeli 7269407
- Minipaneeli LCA/- HBBX 12SML 5m, 7269408
- Minipaneeli LCA/- HBBX 24SML 5m, 7269329
- Minipaneeli 1:8 LCA jaotinmoduuli, 7269336
- Minipaneeli 2x 1:8 LCA jaotinmoduuli, 7269337
- Minipaneeli 1:16 LCA jaotinmoduuli, 7269338
- Minipaneeli LCA/- 12SMT 3,5m, 7269465
- Minipaneeli LCA/- 24SMT 3,5m, 7269488
- Minipaneeli LCA/- 48SMT 3,5m, 7269489
- Minipaneeli 4SM+1:16 LCA, 7263455
- Minipaneelipaketti, 7269396
