Moduulit ja valmiskaapeliratkaisut

Naficon Liitin Oy:ltä saat moduuli- ja konesalituotteet. Esimerkiksi kotelo- ja moduulivaihtoehtoja on tarjolla paljon. Ota yhteyttä ja kysy lisätietoja valintasi tueksi!

Paneelit ja moduulit

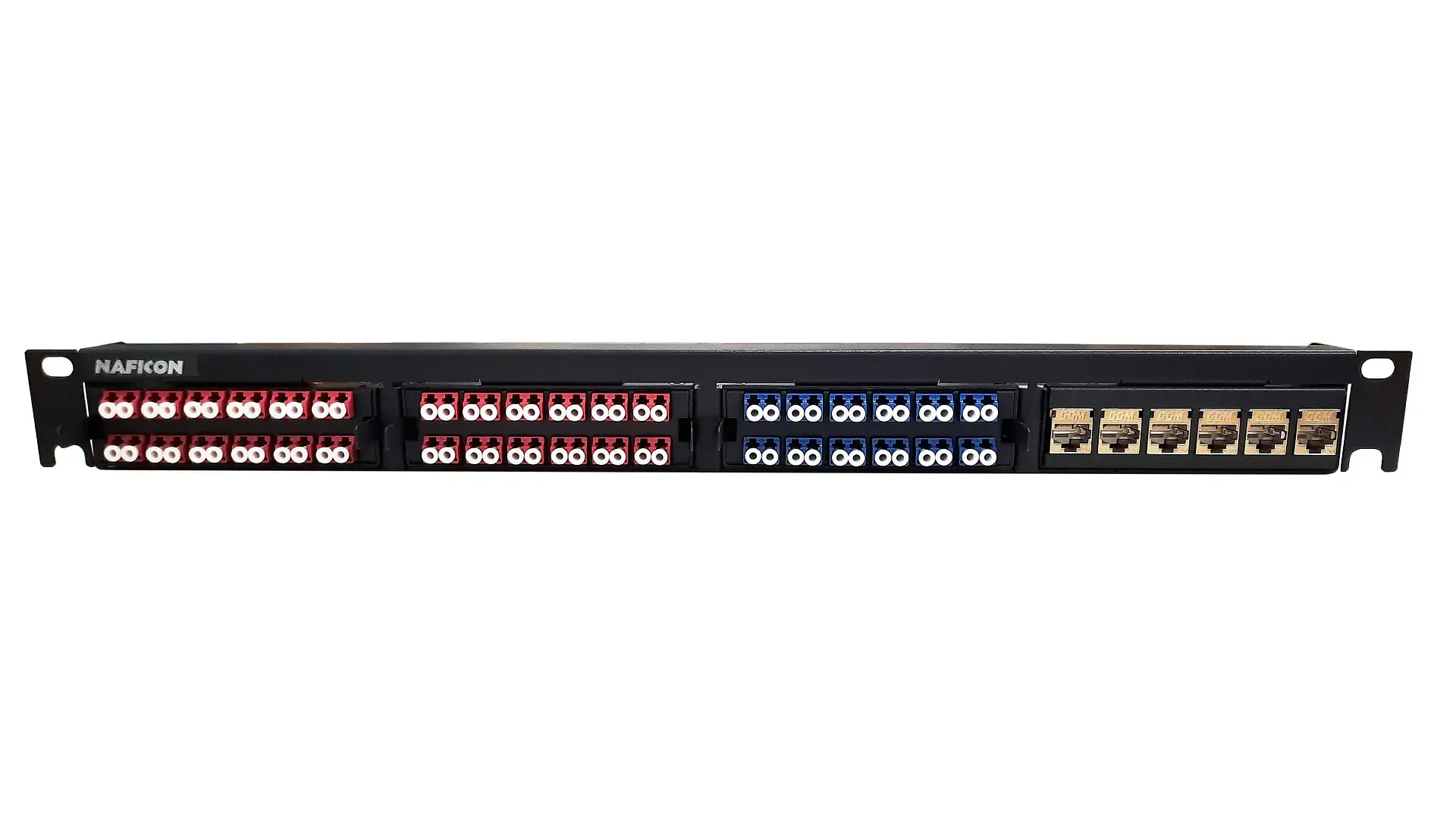

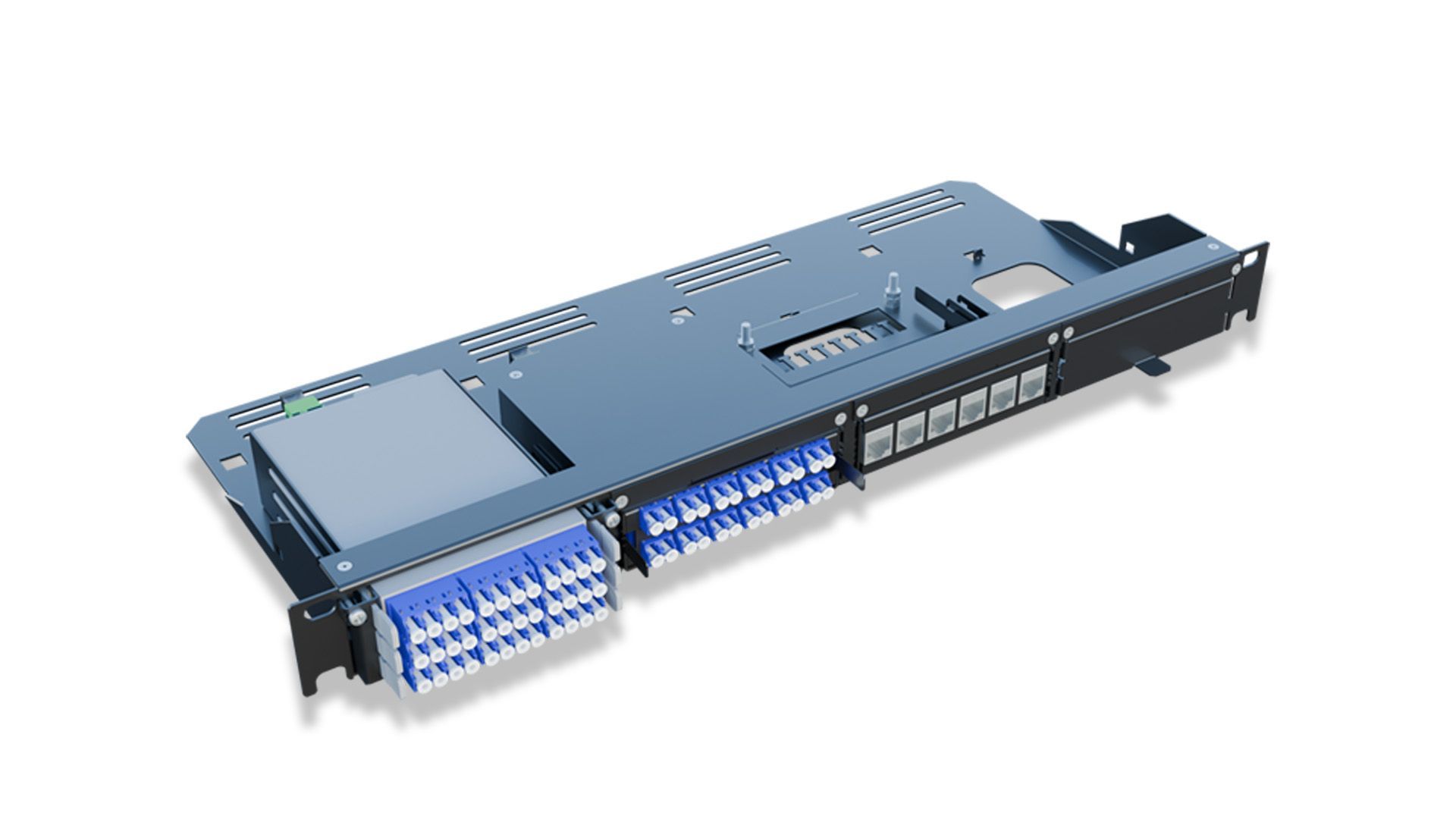

Monikäyttöinen 19” moduulirunko (kuitu + kupari)

Monikäyttöinen 19 tuuman moduulirunko on suunniteltu sekä kuitu- että kuparikaapelointiin. Rungossa on neljä moduuliaukkoa, joihin voidaan asentaa erilaisia moduuleja tarpeen mukaan. Rakenne on modulaarinen, joten käyttäjä voi yhdistellä kuitu- ja kuparimoduuleja vapaasti.

12-kuidun moduuli

12-kuidun moduuli käyttää takaliitännässä MPO/MTP-adapteria. Etupuolella on 12 LC-porttia, ja moduulin sisäinen rakenne perustuu MPO–LC -fanout-jakoon. Moduuli voidaan pinota jopa kolmeen kerrokseen päällekkäin, ja se sopii yhteen rungon neljästä moduuliaukosta.

24-kuidun moduuli

24-kuidun moduulissa takaliitäntänä on MPO/MTP-adapteri, ja vaihtoehtona voidaan käyttää jopa kolmea adapteria. Etupuolella on 24 LC-porttia, ja sisäinen rakenne on sama MPO–LC -fanout. Moduuli on yksikorkuinen ja sopii yhteen rungon neljästä moduuliaukosta.

CAT 6A -moduuli

CAT 6A -moduuli on kuparikaapelointiin tarkoitettu yksikorkuinen moduuli. Etupuolella on kuusi Keystone-liitintä, ja moduulista on saatavilla myös esikaapeloitu versio. Se sopii yhteen rungon neljästä moduuliaukosta ja toimii kuparikaapeloinnin vaihtoehtona kuitumoduulien rinnalla.

Peitelevy

Peitelevy on tarkoitettu sulkemaan käyttämättömät moduuliaukot. Se ei sisällä liitäntöjä tai sisäistä rakennetta, vaan toimii yksinkertaisena suojana ja viimeistelyelementtinä rungon tyhjissä paikoissa.

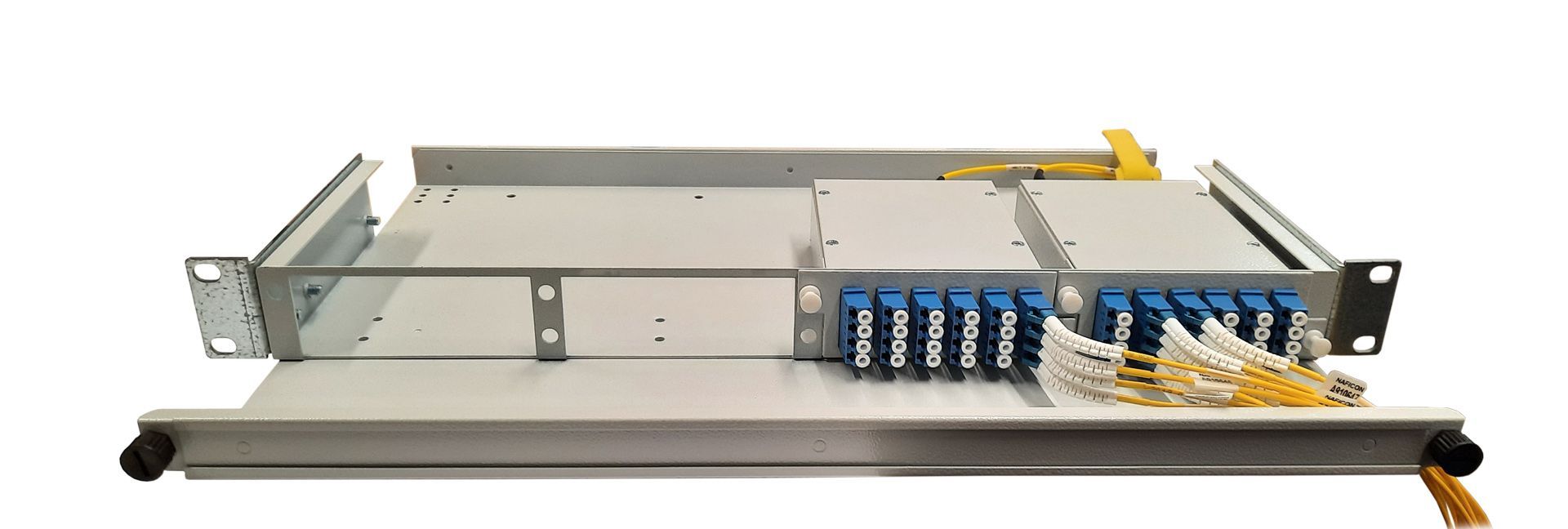

Vain kuiduille soveltuva runko ja moduulit ovat myös osa tuotevalikoimaamme. Moduulin takana on kaksi MPO/MTP-liitinpaikkaa ja edessä kuusi paikkaa LC-QUAD adaptereille. Kehikkoon mahtuu neljä moduulia. Kehikkoa on saatavilla myös törmäyssuojalla. Näidenkin moduulien sisällä on lyhyet MPO-LC kytkentäkaapelit asennettuna paikoilleen.

19” LC-moduuli

Moduulirakenne on kätevä ratkaisu silloin, kun ei haluta hankkia kokonaista 48- tai 96-kuituista 19” valmispaneelia. Moduuleja käyttämällä voit täydentää paneelia neljässä eri vaiheessa liitäntätarpeen kasvaessa.

Moduulirakenteeseen kuuluu 19” kehikko ja valmismoduulit. Moduuleissa käytetään hyvin helposti käsiteltävää FTMS-kaapelia, joka on halkaisijaltaan pieni, väriltään keltainen ja erittäin asennusystävällinen.

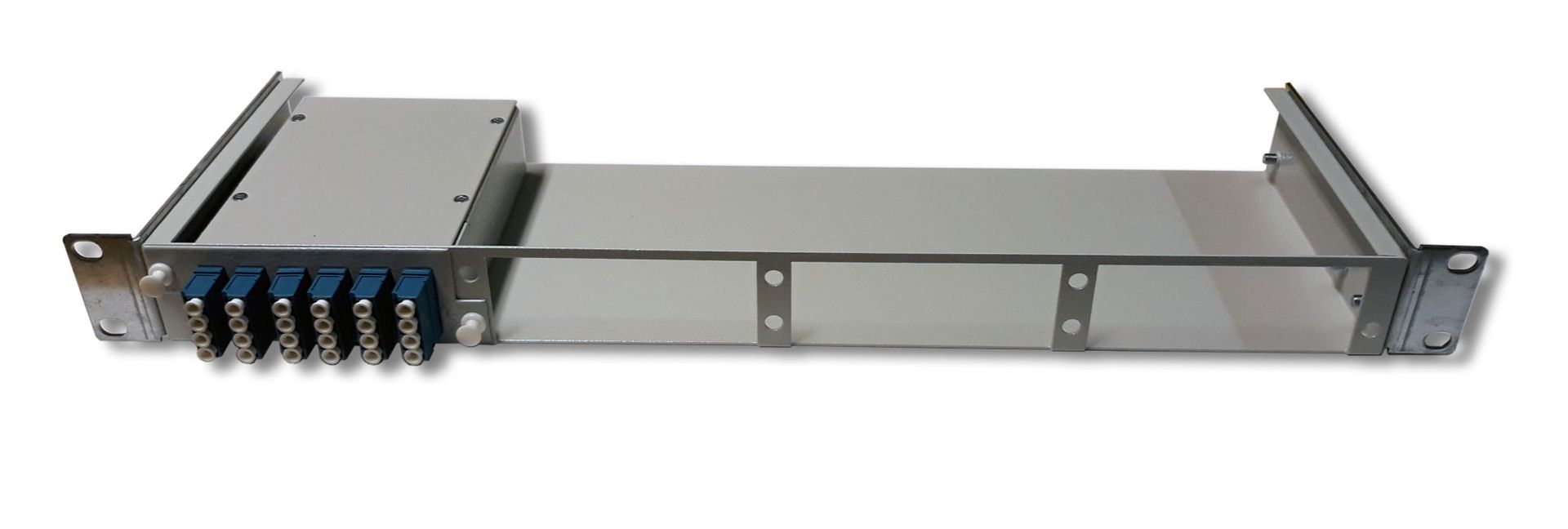

Moduulirunko

Moduulirungon korkeus on 1 U, ja siihen mahtuu neljä moduulia. Moduulit kytketään niin sanotusti takaapäin kehikkoon, mikä mahdollistaa sellaisten moduulien käytön, joissa on kaapelit valmiiksi asennettuina.

Moduuli

Yhteen moduuliin mahtuu 24 LC-liitintä, joten 1 U-paneeliin saa 96 LC-liitintä. Moduulit voidaan varustaa myös pienemmällä määrällä liittimiä.

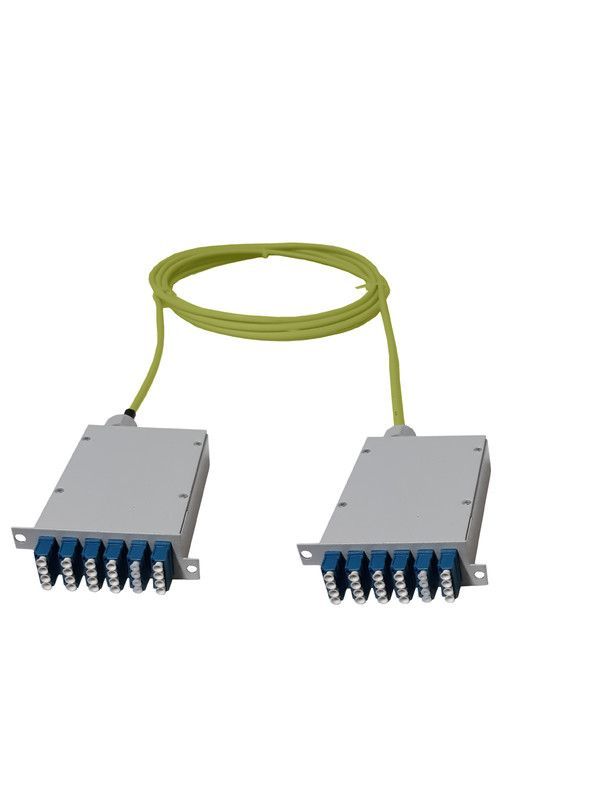

Normaaleissa moduulikaapeleissa on molemmissa päissä moduuli valmiiksi asennettuna, mutta moduuli voidaan hankalien läpivientien takia jättää myös päästä pois.

Oheisista taulukoista löytyvät yleisimpien pituuksien sähkönumerot:

Meillä on laaja valikoima moduuli- ja konesalituotteita.
