Kuituverkot vanhoihin kerrostaloihin – siisti, tehokas ja ilman purkutöitä

Moderni tapa päivittää taloyhtiö kuituaikaan hyödyntämällä olemassa olevia putkireittejä.

Kuitu kerrostaloon - FTTH MDU (Fiber To The Home Multi-Dwelling Unit)

Vanhojen kerrostalojen päivittäminen nykyaikaiselle kuitutasolle onnistuu nopeasti ja kustannustehokkaasti hyödyntämällä talon olemassa olevia sähköputkia ja vanhaa puhelinverkkoa. Ratkaisumme minimoi purkutyöt, nopeuttaa asennusta ja tarjoaa taloyhtiölle pitkäikäisen, huoltovapaan ja tulevaisuusvarman verkon.

Asennuksessa hyödynnetään olemassa olevia putkireittejä – siisti ja tehokas toteutus

Kuitukaapelit asennetaan talon nykyisiin sähköputkiin. Vanhoja puhelinjohtoja käytetään vetojohdollisena apuna:

• Vanhat puhelinkaapelit poistetaan
• Uudet kuitukaapelit vedetään samaa reittiä
• Asennus sujuu nopeasti ja ilman rakenteiden avaamista

Tämä menetelmä vähentää kustannuksia ja häiriöitä asukkaille.

Kaksi kuitua jokaiseen asuntoon

Jokaiseen asuntoon tuodaan kaksi erillistä kuitua, mikä mahdollistaa:

• Varayhteyden
• Useamman operaattorin käytön
• Tulevaisuuden palvelut ilman lisäasennuksia

Erilaiset kerrostalot voivat vaatia toisistaan poikkeavia kuituratkaisuja. Naficonin oman tuotannon ansiosta kaikki ratkaisut voidaan räätälöidä täsmällisesti kohteen rakenteiden ja tarpeiden mukaisiksi. Jäljempänä esitetyt sähkönumerot koskevat perusratkaisuja, joista voidaan joustavasti muokata kohdekohtaiset versiot.

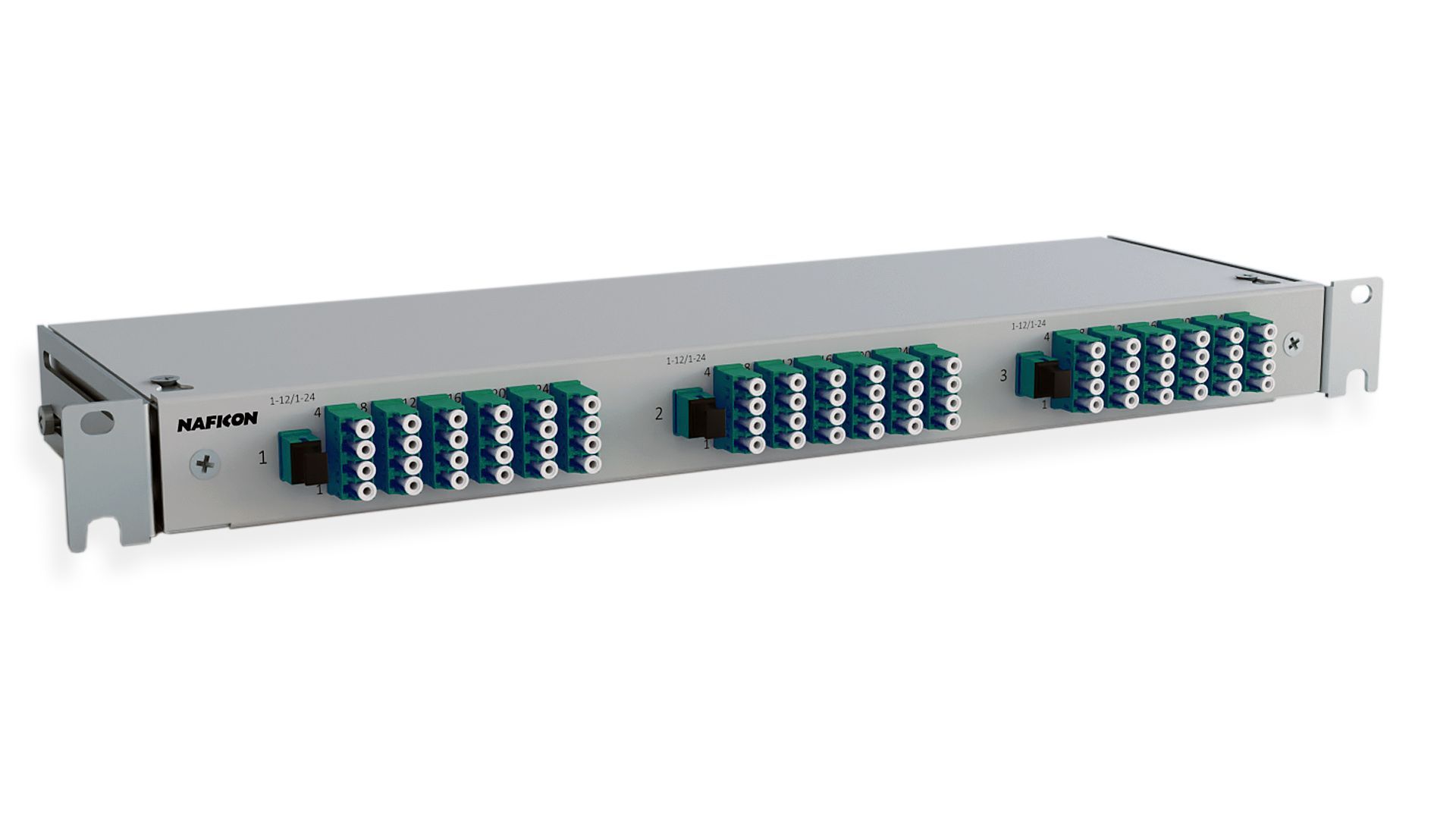

19" paneelit talojakamoon

• Talojakamoon asennetaan 19” paneeli, jonka sisällä on valmiit kuituniput. Kuitunipuissa on MPO‑liitin toisessa päässä ja LC/APC‑liittimet toisessa päässä. Perusratkaisuissa paneeliin asennetaan kolme kuitunippua, joko 12‑kuituisina tai 24‑kuituisina, kohteen tarpeen mukaan.
• Paneelissa käytettävä MPO‑liitin on female‑mallinen, eli siihen kytketään male‑tyyppinen MPO‑liitin.
• MPO-liittimistä lähtee nousukaapelointi ja LC/APC-liittimillä tehdään asuntojen kytkennät splitteristä.
• Pan 19” 3xMPO-F/LCA 12SMT 1.5m, 7263653
• Pan 19” 3xMPO-F/LCA 24SMT 1.5m, 7263654
• Irralliset valmiskuituniput:
• MPO-F/12xLCA 12SMT 1m, 7263651
• MPO-F/12xLCA 24SMT 1m, 7263652

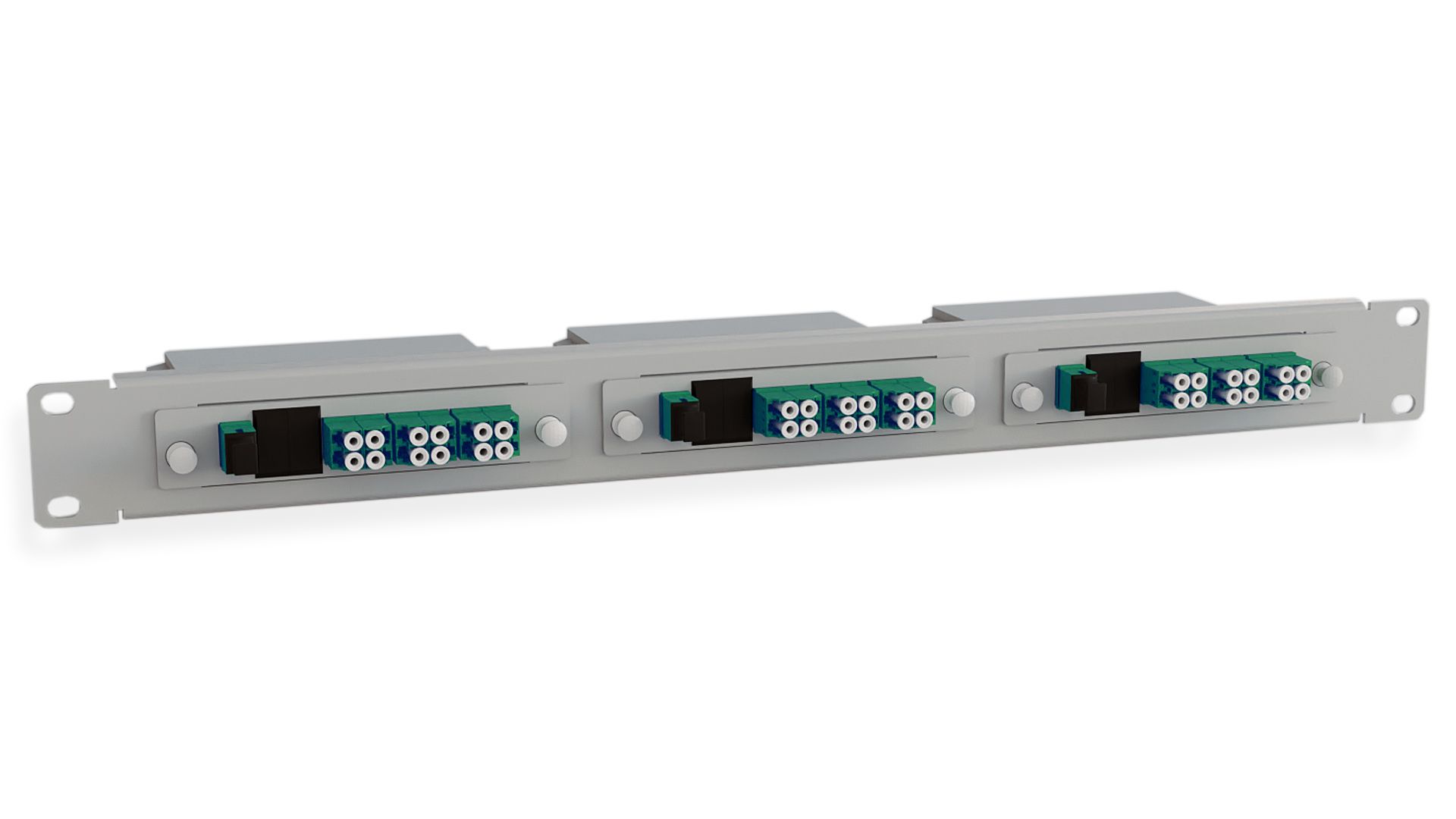

Moduulit talojakamoon

• Talojakamoon asennetaan 19” moduuliteline, johon voidaan kiinnittää talojakamon moduulit. Moduulitelineitä on kahta korkeutta, 1U ja 2U, ja niihin mahtuu yhteensä 3–6 moduulia.
• Talojakamon moduulit ovat rakenteeltaan samat kuin kerrosjakamoissa käytettävät moduulit, mutta niissä on muutama ero:
• Talojakamossa käytetään MPO‑F‑liitintä, kun taas kerrosjakamoissa liittimenä on MPO‑M.
• Talojakamon moduuleissa on kiinnitysnastat modulitelineeseen kiinnittämistä varten, kun taas kerrosjakamoiden moduuleissa nastoja ei ole.
• 1U telineeseen mahtuvat vain 12‑kuituiset moduulit. 2U telineeseen voidaan asentaa sekä 12‑kuituisia että 24‑kuituisia moduuleita, ja 12‑kuituisia moduuleita voidaan sijoittaa myös kaksi päällekkäin.
• MPO‑liittimistä lähtee nousukaapelointi, ja LC/APC‑liittimillä tehdään asuntojen kytkennät splitteriltä.

Nousukaapelointi

Nousukaapelointi toteutetaan vetämällä nousukaapeli (MPO-Male-liitin) kerrosjakamosta talojakamoon vanhoja puhelinkaapeleita apuna käyttäen. Talojakamossa MPO-M-liitin kytketään 19" paneeliin ja kerrrosjakamossa MPO-F-liitin kytketään kerroskoteloon.

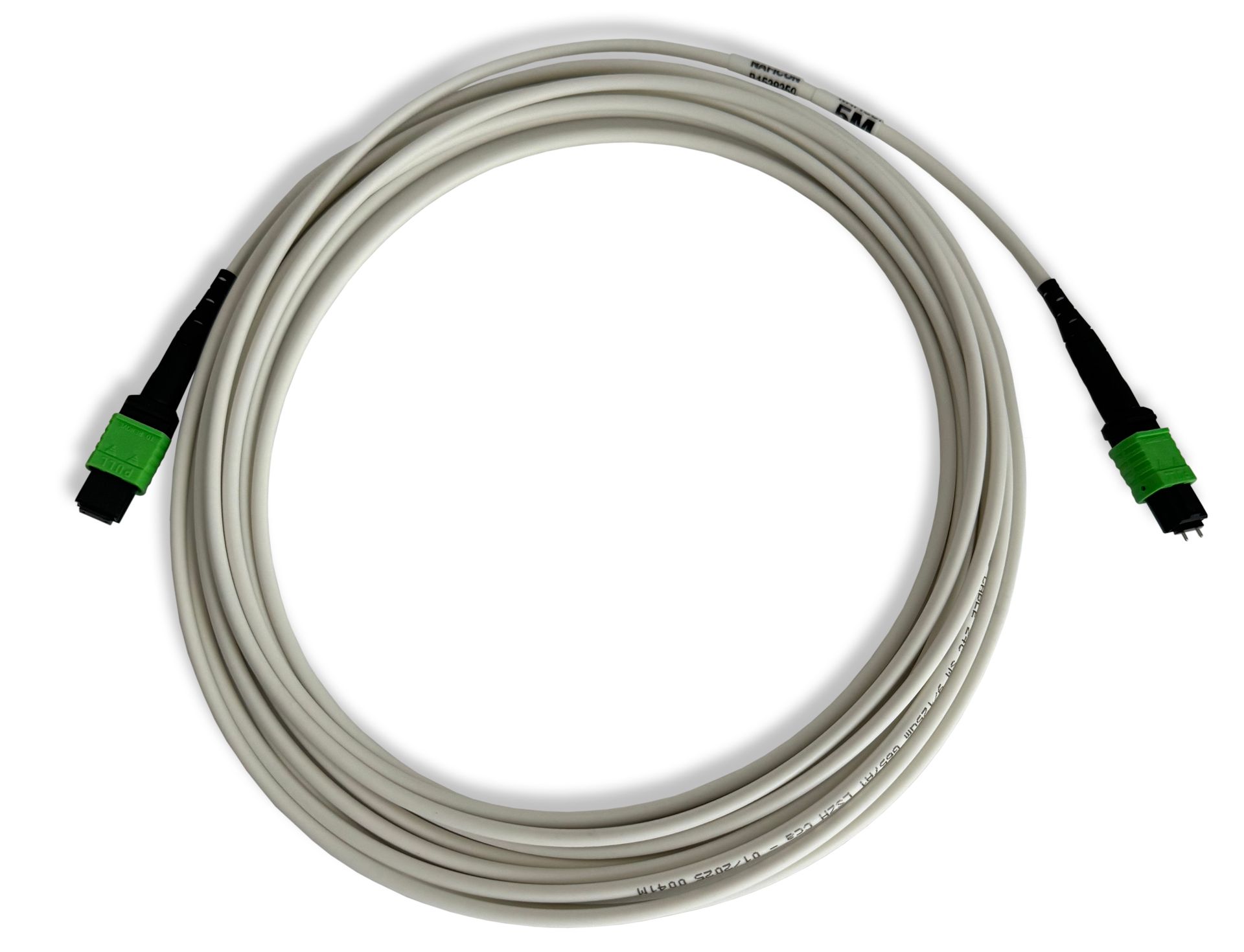

MPO-M/MPO-F nousukaapelit

• 12- ja 24-kuituiset yksimuoto kytkentäkaapelit MPO-liittimillä
• Toinen pää on Male-tyyppinen ja toinen Female-tyyppinen
• Male-tyyppinen tarkoittaa sitä, että liittimessä on ohjauspinnit ja se voidaan kytkeä Female-tyyppiseen liittimeen. Male-liitin kytketään talojakamon paneeliin tai jatkettaessa kaapelien pituutta, niin edellisen kaapelin Female-liittimeen käyttäen adapteria apuna.
• Kaapelit ovat Type A versioita.

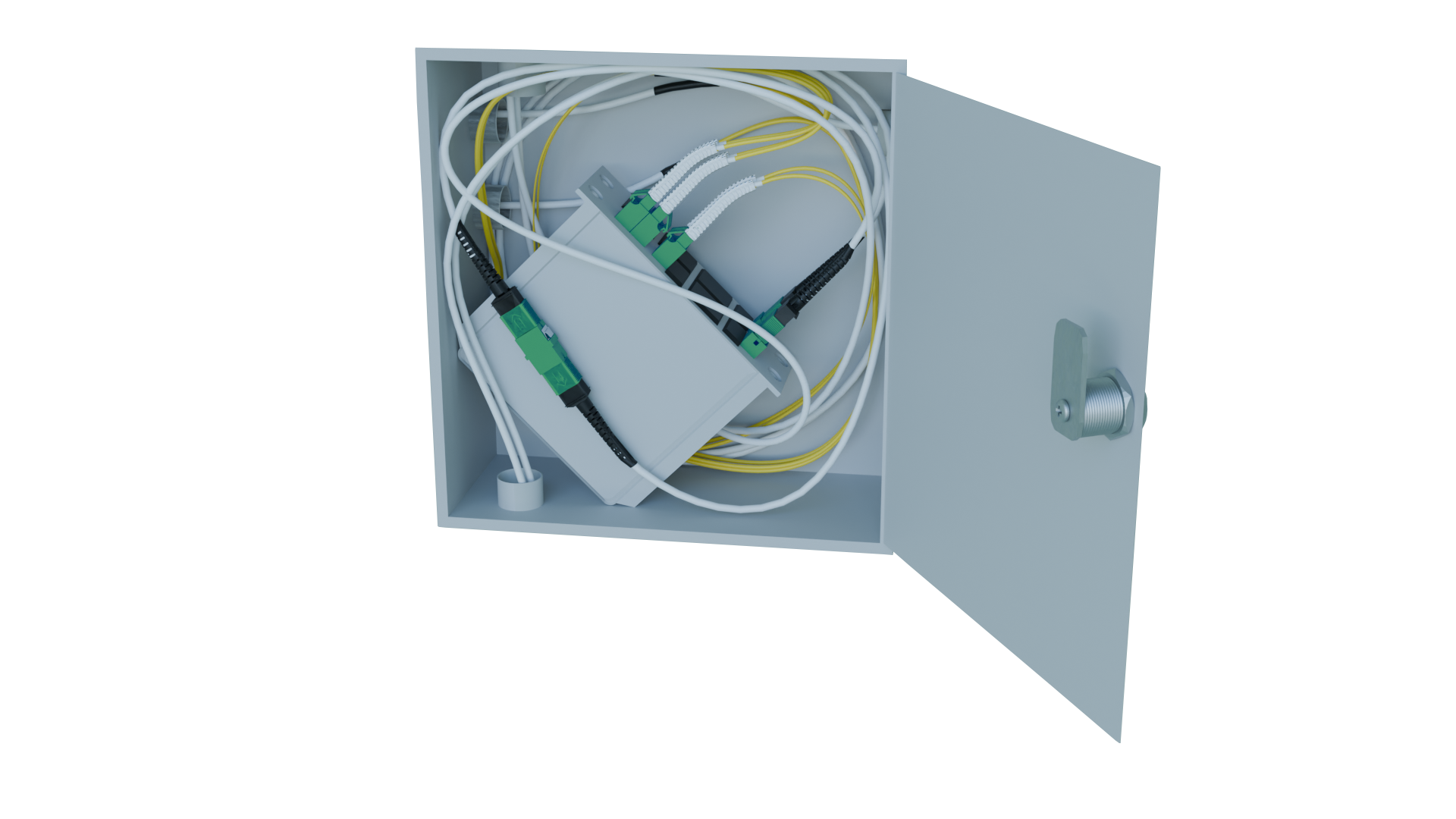

Kerroskotelot

Kerroskotelot toimivat kerrosjakamoissa kytkentäpisteenä asuntojen, talojakamon ja ylempien kerrosjakamoiden välillä. Kerrosten ja asuntojen määrä vaikuttaa siihen, millainen kokoonpano kerrosjakamoon tarvitaan. Siksi kerroskotelot voivat vaihdella rakenteeltaan ja liitinkokoonpanoiltaan kohteen mukaan.

Esimerkki:

Jos ensimmäisessä kerroksessa on 3 asuntoa, tarvitaan niihin yhteensä 6 kuitua. Loput 18 kuitua jatkavat ylempiin kerroksiin. Tällöin kerroskotelossa on 24-kuituinen MPO-M liitin, josta lähtee 6 LC/APC-liitintä asuntoja varten ja yksi 18-kuituinen MPO-F-liitin seuraavaan kerrosjakamoon.

Jos rapussa on 6 kerrosta, ja jokaisessa 3 asuntoa, koko rappu tarvitsee yhteensä: 6 kerrosta × 3 asuntoa × 2 kuitua = 36 kuitua. Tällöin viedään myös 12-kuituinen nousukaapeli ylempiin kerroksiin. Seuraavassa kuvassa on esitetty tällainen kokonaisratkaisu.

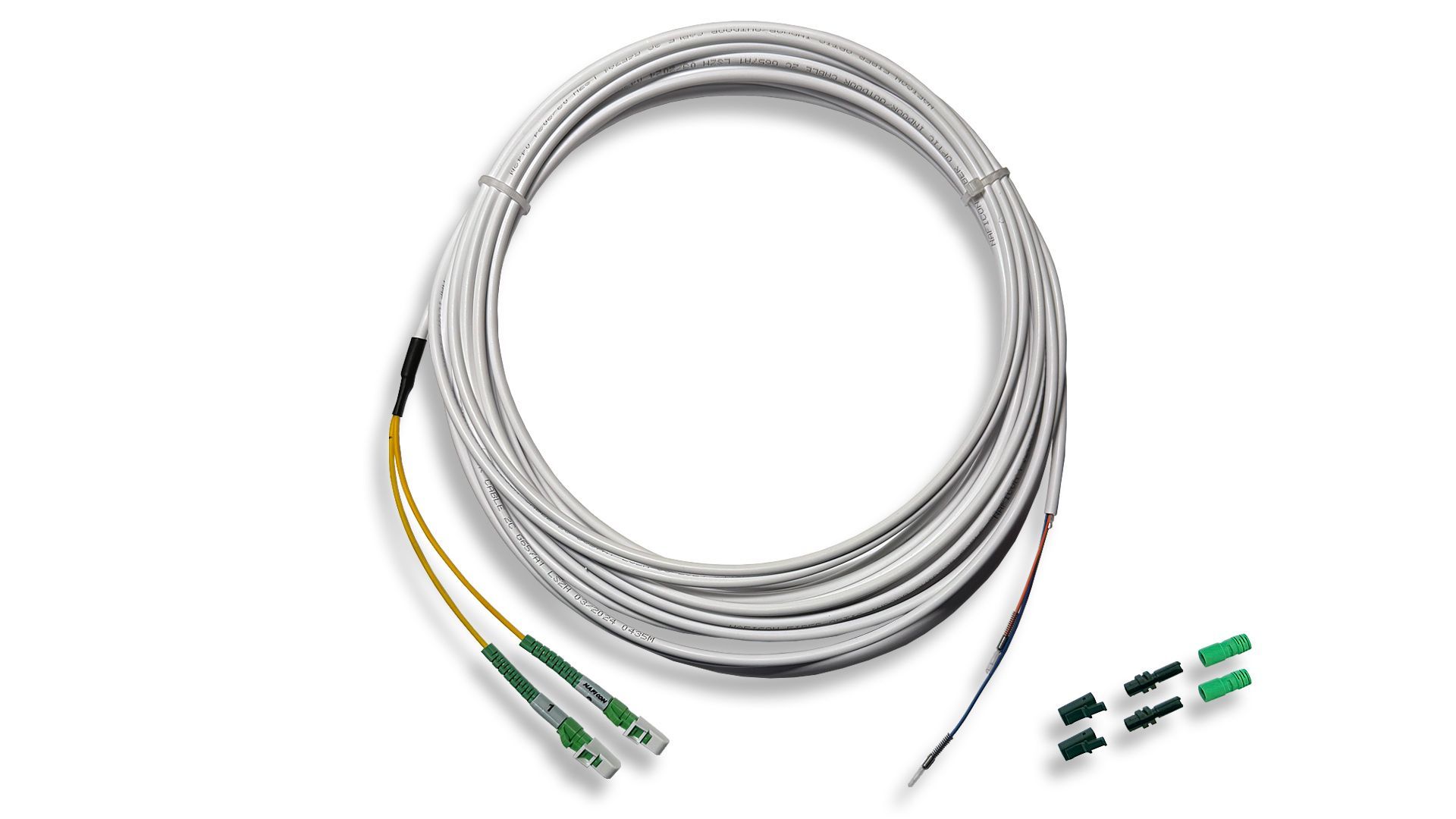

Asuntokaapelointi

Kaapeleissä on molemmissa päissä kaksi LC/APC-liitintä. Toisessa päässä on 2mm vaippa kuitujen päällä ja toisessa päässä on 0,9mm kuitu. 2mm pää on tarkoitettu kytkettäväksi kerroskoteloon (7263661 tai 7263662) ja toinen suoraan laitteelle. Laitteelle kytkettävissä kuiduissa on valmiina vain ferrulet ja suojatulpat. Varsinainen liitin kootaan pujotuksen jälkeen mukana toimitettavista osista. Kuidut kulkevat ohuessa suojaputkessa, mikä helpottaa kaapelin vetämistä ja vähentää vaurioiden riskiä. Liittimen kokoamisvideo löytyy oheisesta linkistä.

Asuntoihin lähtevät kuidut voidaan toteuttaa kahdella eri tavalla:

Näillä ratkaisuilla vältetään kokonaan hitsaaminen kerrosjakamoissa, mikä nopeuttaa asennusta, vähentää virheiden mahdollisuutta ja pienentää häiriöitä yleisissä tiloissa.

1. Kytkentäkaapeleilla (ei hitsausta asunnoissa)

• Käytetään, kun putkissa on riittävästi tilaa
• Nopea ja siisti toteutus
• Asunnoissa ei tarvitse tehdä lainkaan hitsauksia



2. Häntäkaapeleilla (hitsaaminen asunnoissa)

• Käytetään, kun putkitila on rajallinen
• Hitsaus tehdään asunnossa, ei kerrosjakamossa
• Varmistaa toimivan yhteyden myös haastavissa putkireiteissä

Asuntokaapelit

• FTMSU-kaapeli
• valkoinen 2-kuituinen sisä-/ulkokaapeli, jonka halkaisija on 4 mm.
• TRX-kaapeli
• musta puhalluskaapeli, jonka halkaisija on 1,8 mm.

Miksi tämä ratkaisu?

Taloyhtiöille:

• Ei suuria rakenteellisia töitä
• Nopea ja kustannustehokas toteutus
• Tulevaisuusvarma verkko vuosikymmeniksi
• Kaksi kuitua per asunto – valmiina kasvaviin tarpeisiin



Urakoitsijalle:

• Selkeä ja toistettava rakenne
• Ei hitsaamista kerrosjakamoissa
• Joustavat MPO-ratkaisut 2–24 kuidulle
• Helppo laajentaa ja huoltaa

Varmista, että jokaisella käyttäjällä on riittävästi tasaisesti toimivaa kaistaa, hankkimalla meiltä kuitua koteihin.
