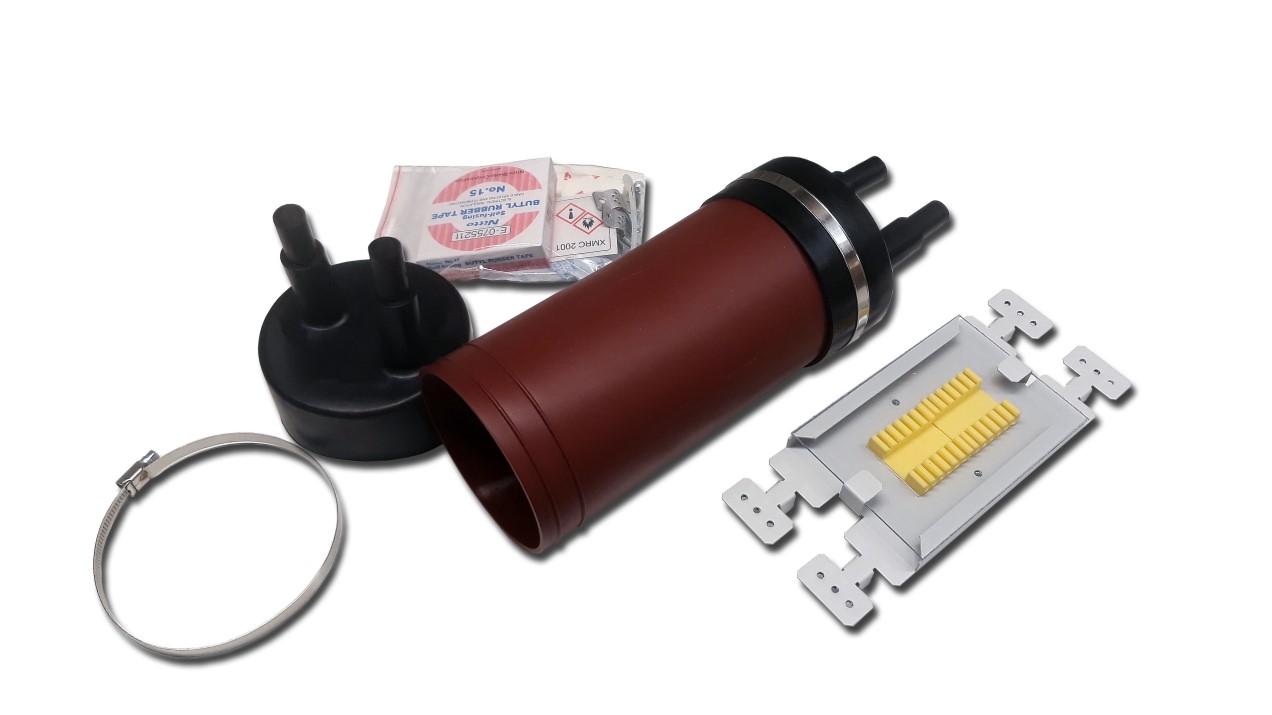

NAF-talokaapelijatkos
sähkönumero 7269293
soveltuu optisten talokaapeleitten jatkamiseen ja haaroittamiseen
vulkanoituvalla teipillä tiivistettävät kaapeliläpiviennit
avattavissa ja suljettavissa ensiasennuksen jälkeen
kapasiteetti 24 kuidun jatkamiseen
mitat 240 x Ø 110 mm
sisältää kaksi aukaistavaa ja kumista kaapeliläpivientiä molemmissa päissä
soveltuu erilaisille kaapelirakenteille
tiiveys IP 68
sijoitettavissa suoraan maahan

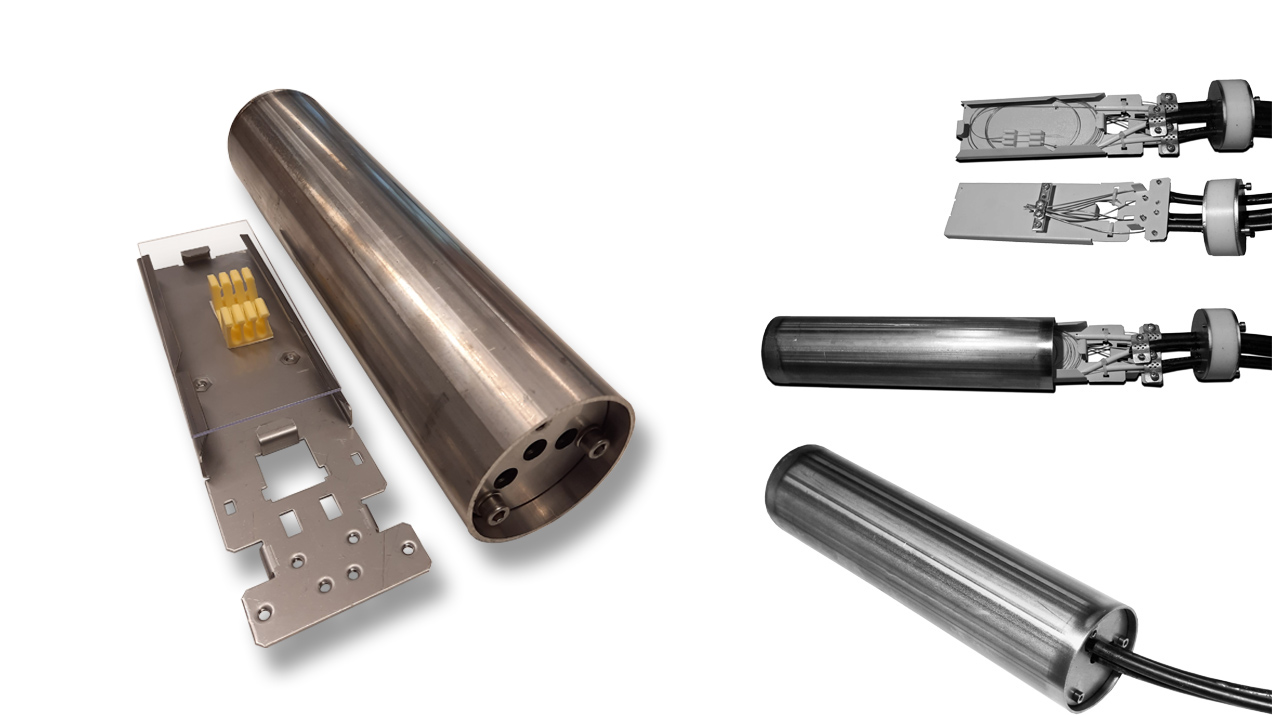

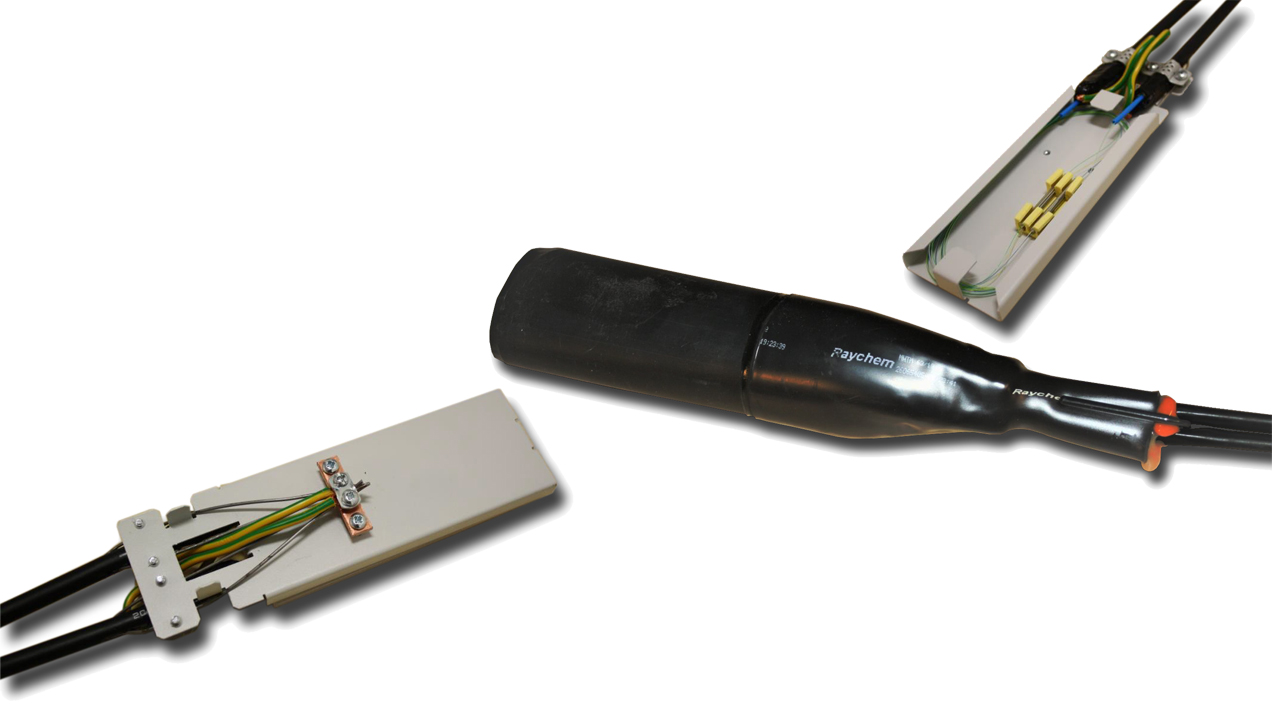

NAF FTTH 12 -jatko
sähkönumero 7269376
kahden talokaapelin jatkamiseen
enintään 12 kuidun jatkamiseen
tyypiltään tuppijatkos
kun ei ole tarvetta talokaapelin haaroitukseen
ovaalin muotoinen
runko-osa muovia
läpivienti kutisteella ja kutisteen haaroituskappaleella
jatkoksen kuoriosa toisesta päästään supistuva, jotta kutisteeseen ei tule jyrkkää porrasta kaapeleiden ja jatkoksen kuoren välille
mitat 240 x 45 x 80 mm

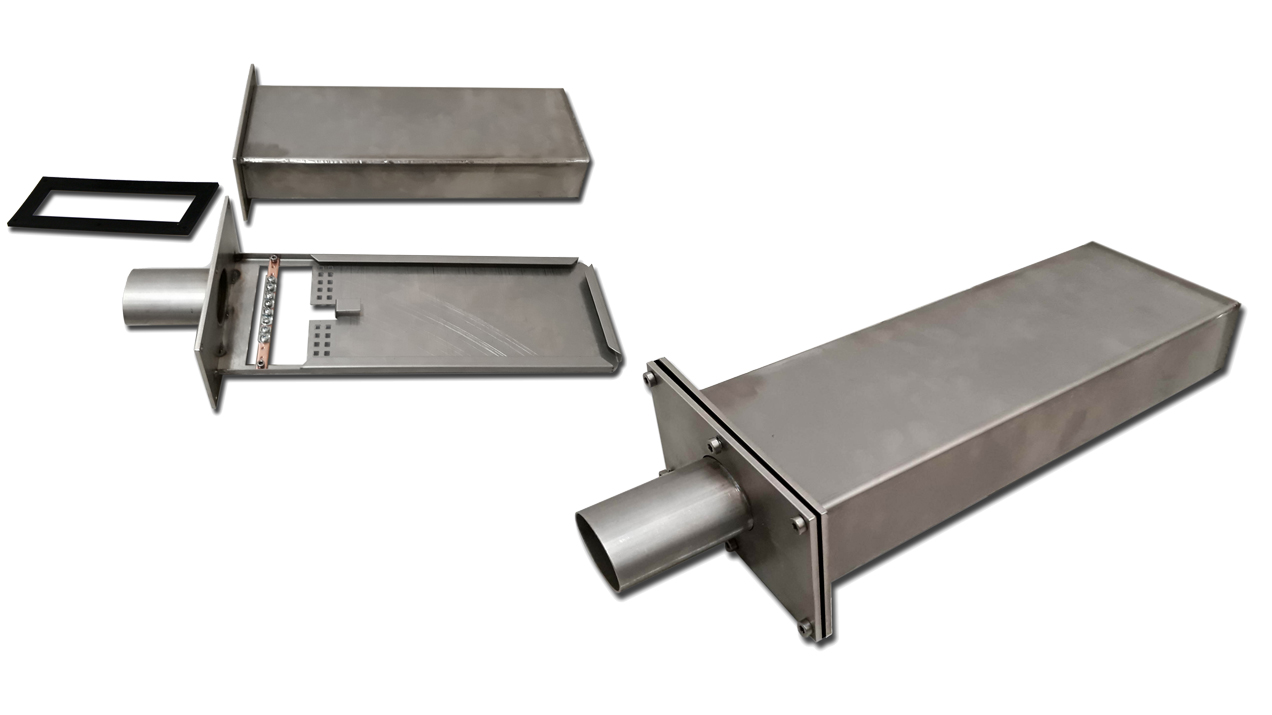

NAF-mini-yleisjatkos
sähkönumero 7263227
kotelo niin sanottu huppujatkos koostuen alaosasta jatkoslevyineen sekä suojakuoresta
48 kuidun jatkamiseen
käytettävissä kaapeleiden kylkiotoissa
mitat kaapeliläpiviennin kanssa 489 x 182 x 94 mm
käytettävissä runkokaapelin suorana jatkoksena sekä haarajatkoksena 1–3 pienemmälle kaapelille
alaosan laipassa yksi ovaali läpivienti mekaanisille kaapeliläpivienneille
materiaali happoterästä
jatkoslevyn alapuolella tarrakiinnitteiset muovituet katkaisemattomille kuituputkille
tiiveys IP 68
suunniteltu ja valmistettu Suomessa
normaalien tarvikkeiden lisäksi peruspaketissa mekaaninen kaapeliläpivienti 2 x 15 mm + 3 x 10 mm sekä tämän vaihtoehtona käytettävä kaapelikutiste haaroituskappaleineen
muiden sopivien kutisteettomien kaapeliläpivientien sarjanumerot 7263240, 7263241, 7263242 ja 7263243
soveltuu myös mikroputkien jatkamiseen
mini-yleisjatkos muuten samoilla varusteilla, mutta ilman mekaanista läpivientiä, sähkönumero 7269419
Metallisten yleisjatkosten edut
yksinkertainen ja luja rakenne
helppo asentaa
kutisteettomat kaapeliläpiviennit ulkohalkaisijaltaan enintään 20 mm:n kaapeleille
soveltuvat erilaisille kaapelirakenteille
käytettävissä kaapeleiden kylkiotossa

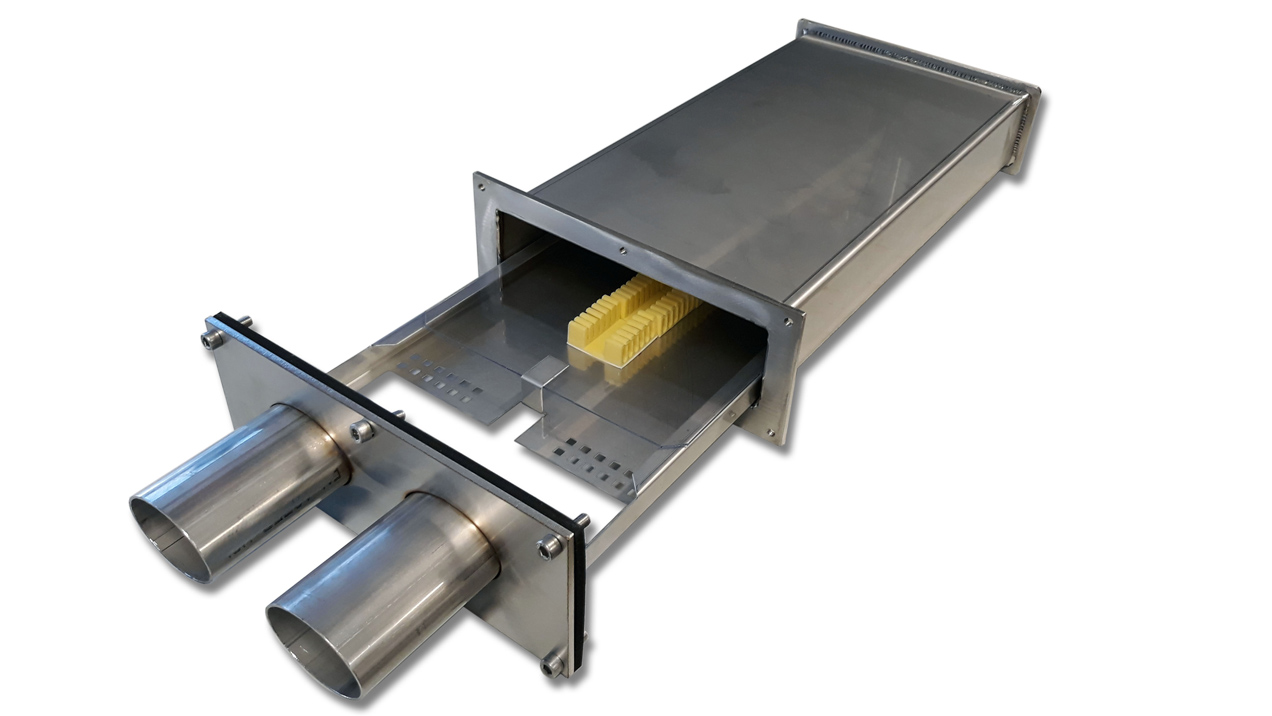

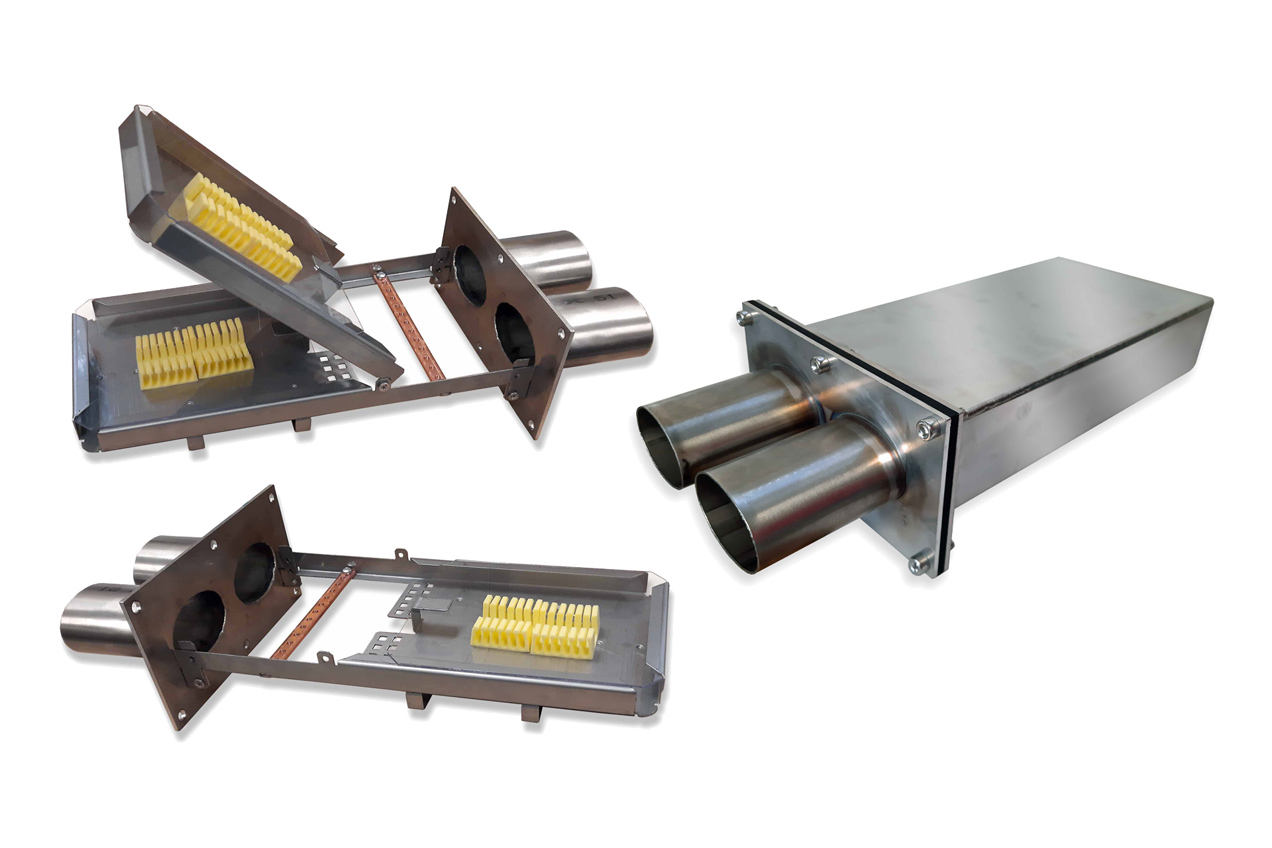

NAF-yleisjatkos 48/96-k
sähkönumero 7269294
kotelo niin sanottu huppujatkos koostuen alaosasta jatkoslevyineen sekä suojakuoresta
48 tai 96 kuidun jatkamiseen
normaalien tarvikkeiden lisäksi peruspaketissa mekaaniset kaapeliläpiviennit 4 x 15 mm ja 6 x 10 mm sekä näiden vaihtoehtona käytettävät kaapelikutisteet haaroituskappaleineen sekä 100 kpl 40 mm:n kuitujatkossuojia
kotelo käytettävissä kaapeleiden kylkiotoissa
mitat kaapeliläpiviennin kanssa 489 x 235 x 94 mm
saatavana asennusohje
alaosan laidassa kaksi ovaalia läpivientiä
materiaali happoterästä
jatkoslevyn alapuolella tarrakiinnitteiset muovituet katkaisemattomille kuituputkille
tiiveys IP 68
suunniteltu ja valmistettu Suomessa

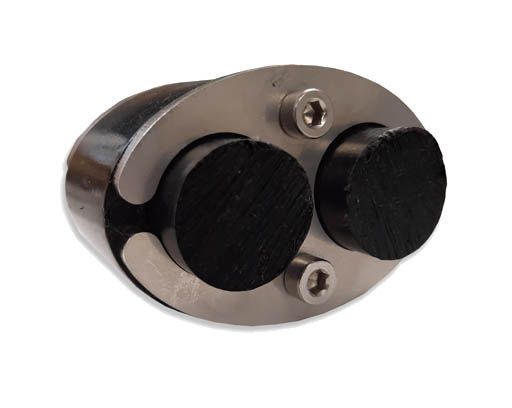

muut sopivat kutisteettomat kaapeliläpiviennit, sarjanumerot 7263240, 7263241, 7263242 ja 7263243
soveltuu myös mikroputkien jatkamiseen
NAF-yleisjatkos 48/96-k ilman mekaanisia läpivientejä ja kuitujatkossuojia, mutta muuten samoilla varusteilla, sähkönumero 7263341

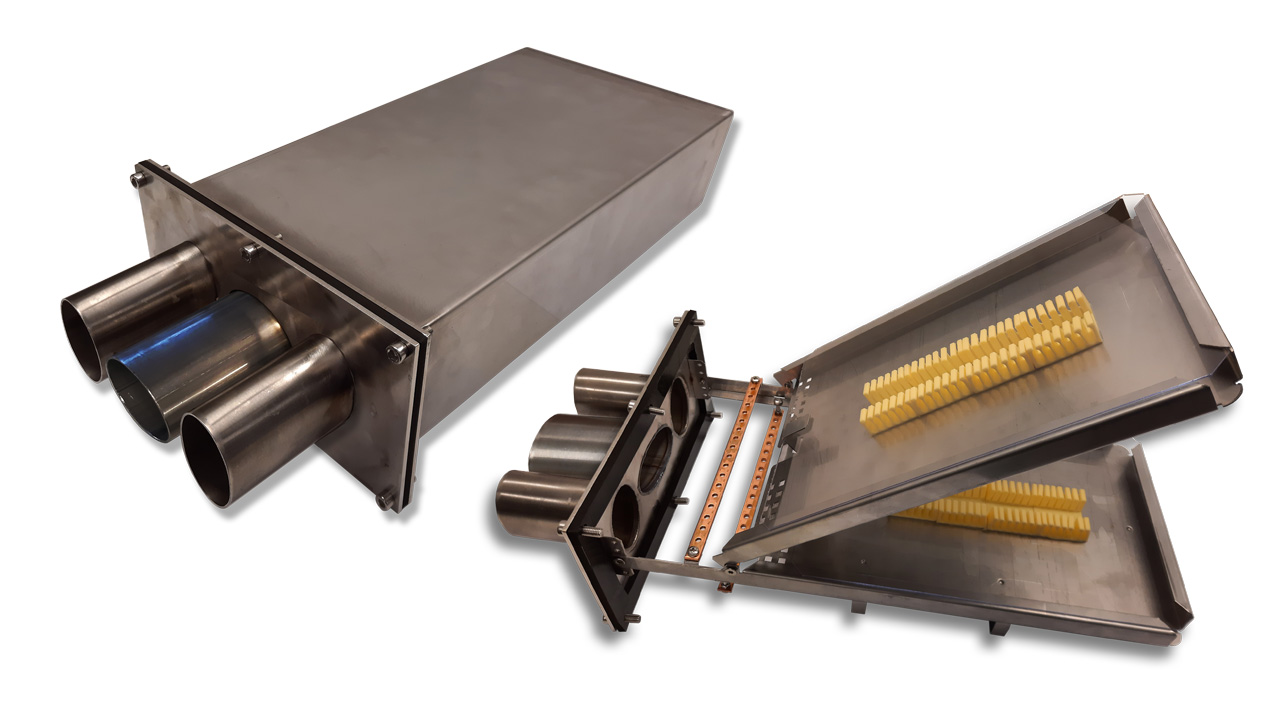

NAF-yleisjatkos 96-k, 3 x ovaali
sähkönumero 7269420
kotelo niin sanottu huppujatkos koostuen alaosasta jatkoslevyineen sekä suojakuoresta
kapasiteetti 96 kuidun jatkamiseen
normaalien tarvikkeiden lisäksi peruspaketissa mekaaniset kaapeliläpiviennit 2 x 20 mm, 2 x 15 + 3 x 10 mm ja 6 x 10 mm sekä näiden vaihtoehtona käytettävät kaapelikutisteet haaroituskappaleineen sekä 100 kpl 40 mm:n kuitujatkossuojia
kotelo soveltuu erilaisille kaapelirakenteille ja kaapeleiden kylkiottoihin
mitat kaapeliläpiviennin kanssa 515 x 235 x 94 mm
saatavana asennusohje
materiaali happoterästä
alaosan laidassa kolme ovaalia läpivientiä, jolloin koteloon voidaan tuoda esimerkiksi runkokaapeli kahdesta suunnasta sekä 12 talokaapelia
jatkoslevyn alapuolella metallituet katkaisemattomille kuituputkille
tiiveys IP 68
suunniteltu ja valmistettu Suomessa
soveltuu myös maavaraiseksi jatkokseksi mikrokanavaverkkoihin
yhteensopivat kutisteettomat kaapeliläpiviennit, sarjanumerot 7263240, 7263241, 7263242 ja 7263243

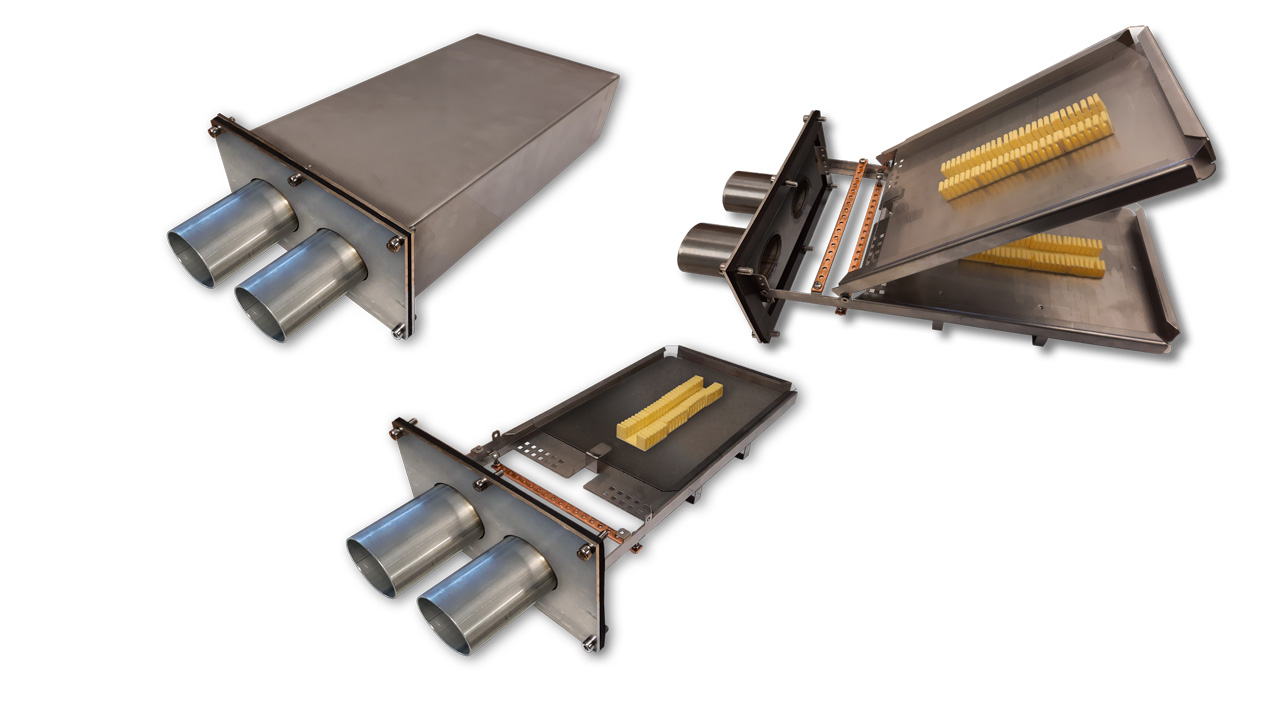

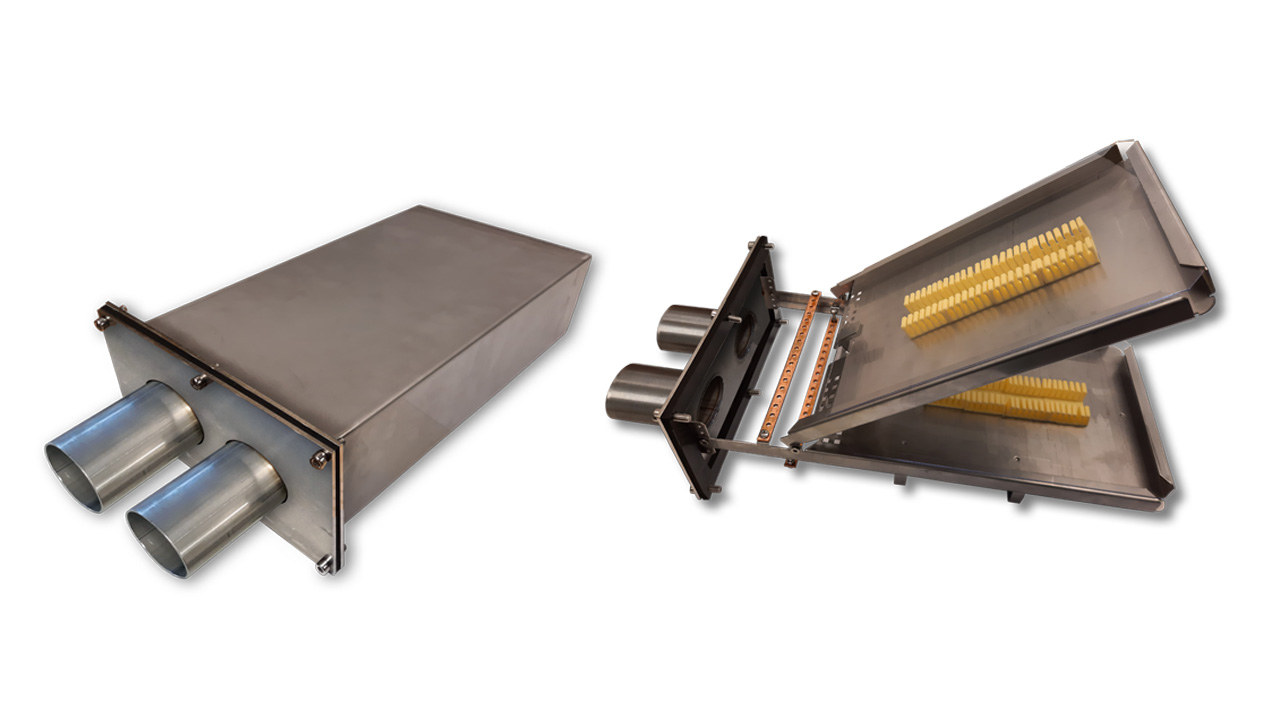

NAF-yleisjatkos 192-k
sähkönumero 7269300
kotelo niin sanottu huppujatkos koostuen alaosasta jatkoslevyineen sekä suojakuoresta
192 kuidun jatkamiseen
normaalien tarvikkeiden lisäksi peruspaketissa mekaaniset kaapeliläpiviennit 4 x 15 mm ja 6 x 10 mm sekä näiden vaihtoehtona käytettävät kaapelikutisteet haaroituskappaleineen sekä 200 kpl 40 mm:n kuitujatkossuojia
kotelo käytettävissä kaapeleiden kylkiotoissa
mitat kaapeliläpiviennin kanssa 515 x 235 x 110 mm
alaosan laipassa kaksi ovaalia läpivientiä
materiaali happoterästä
jatkoslevyn alapuolella tarrakiinnitteiset muovituet katkaisemattomille kuituputkille
sisältää kaksi 96-kuituista jatkoslevyä, joista ylempi levy on saranoitu
tiiveys IP 68
suunniteltu ja valmistettu Suomessa
muut sopivat kutisteettomat kaapeliläpiviennit, sarjanumerot 7263240, 7263241, 7263242 ja 7263243
soveltuu myös mikroputkien jatkamiseen

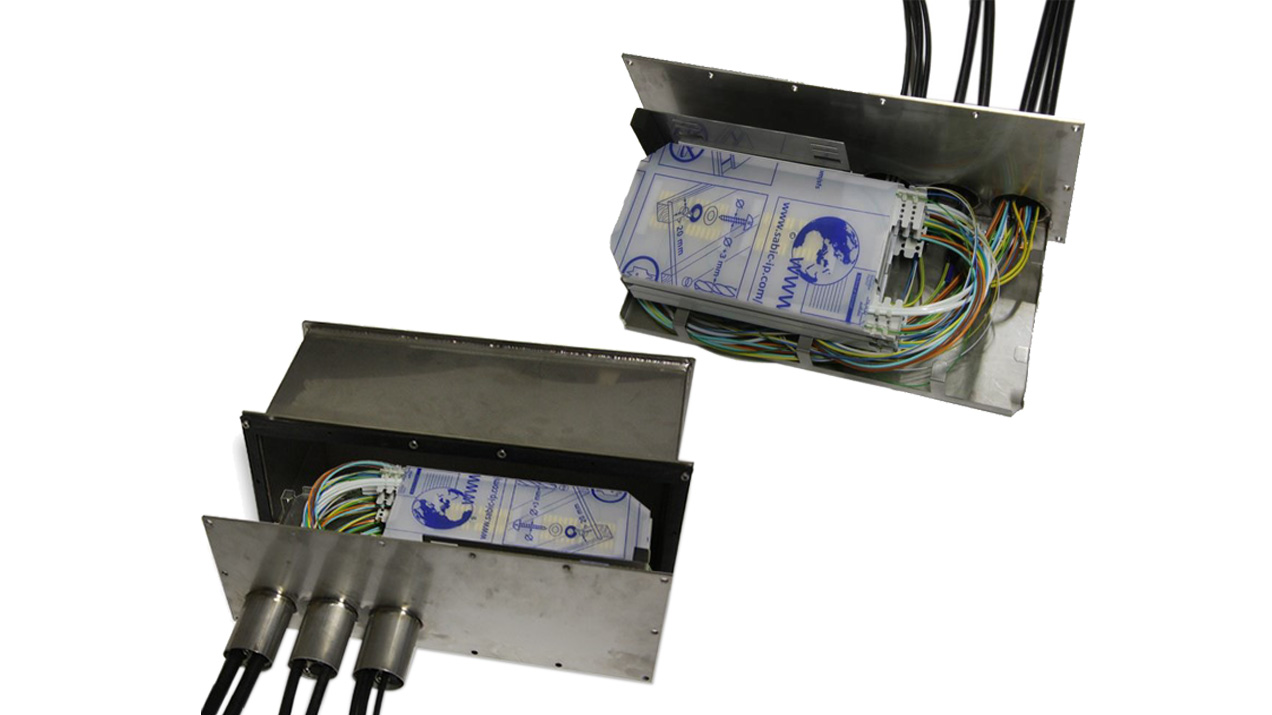

NAF-yleisjatkos 480-k
sähkönumero 7263251
kotelo niin sanottu huppujatkos koostuen alaosasta jatkoslevypidikkeineen sekä suojakuoresta
soveltuu erilaisille kaapelirakenteille
jopa 480 kuidun jatkamiseen
kotelo käytettävissä kaapeleiden kylkiotoissa
mitat kaapeliläpiviennin kanssa 180 x 495 x 287 mm
jatkoslevytelineeseen sijoitettavissa sekä 48- että 96-kuituisia niin sanottuja koukkukiinnitteisiä jatkoslevyjä
sopivat jatkoslevyt esimerkiksi 7264145 ja 7269282
alaosan laipassa kolme ovaalia läpivientiä mekaanisille läpivienneille
materiaali happoterästä
jatkoslevyjen alapuolella tarrakiinnitteiset muovituet katkaisemattomille kuituputkille
tiiveys IP 68
suunniteltu ja valmistettu Suomessa
peruspaketissa normaalien tarvikkeiden lisäksi 1 kpl 4 x 15 mm, 1 kpl 6 x 10 mm ja 1 kpl 2 x 20 mm kaapeliläpivientejä sekä 3 kpl 56/16 25 cm:n kutisteita ja 3 kpl haarakiiloja
jatkoslevyt eivät mukana peruspaketissa
muut sopivat kutisteettomat kaapeliläpiviennit, sarjanumerot 7263240, 7263241, 7263242 ja 7263243
soveltuu myös mikroputkien jatkamiseen

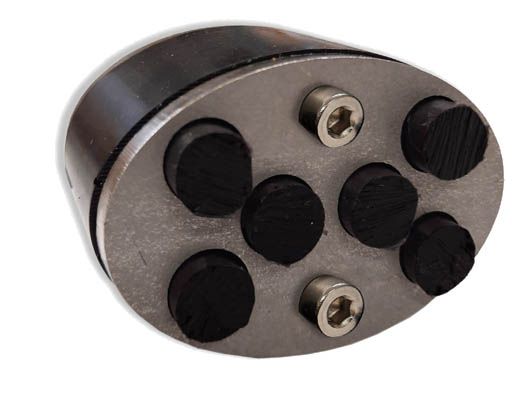

Naficonin omien mekaanisten kaapeliläpivientien tiivistekappaleissa on reikäaihiot kaapeleille. Reiät aukaistaan poraamalla asennuksen yhteydessä.
Mikroputket voidaan hyvin tuoda NAF-yleisjatkokseen putkissa käytettävien mekaanisten kaapeliläpivientien ansiosta.
Mikroputkia voi tuoda koteloon seuraavasti:

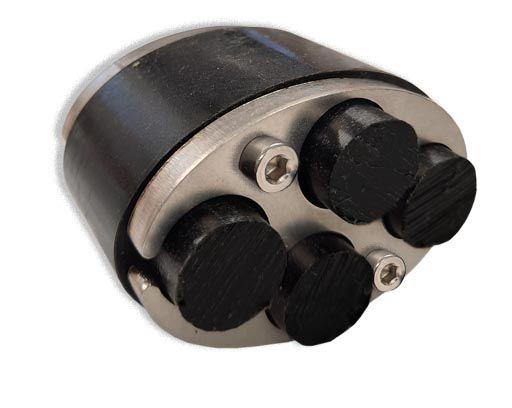

putkien koko 14/10 mm; 4 putkea/läpivienti, läpiviennissä on 4 kpl puhkaistavia reikiä enintään 15 mm:n putkille tai kaapeleille (7263241)
edellisessä tilanteessa reiät tehdään runkoputkille 12 mm:n puuterällä
putkien koko 7/3,5 mm; 6 putkea/läpivienti, läpiviennissä on 6 kpl puhkaistavia reikiä enintään 10 mm:n putkille tai kaapeleille (7263243g)
edellisessä tilanteessa reiät puhkaistaan taloputkille 5 mm:n puuterällä

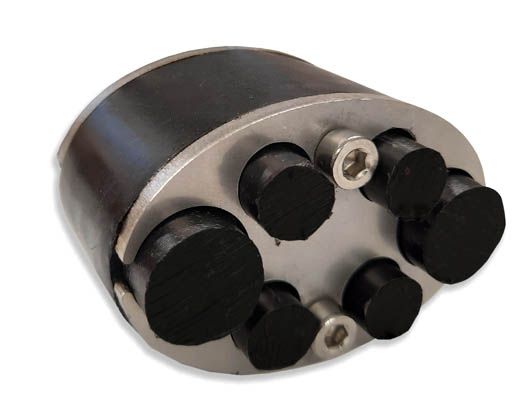

voidaan käyttää myös läpivientejä, joissa on 2 kpl 15 mm:n ja 3 kpl 10 mm:n puhkaistavia reikiä (7263242)
edellisessä tilanteessa yhdestä tällaisesta läpiviennistä voidaan viedä koteloon kaksi runkoputkea ja kolme taloputkea
mikroputkien maksimimäärät NAF y-yleisjatkos 48/96-k -kotelossa (7269294) ovat seuraavat: 4 kpl runkoputkia ja 6 kpl taloputkia tai 2 kpl runkoputkia ja 9 kpl taloputkia.

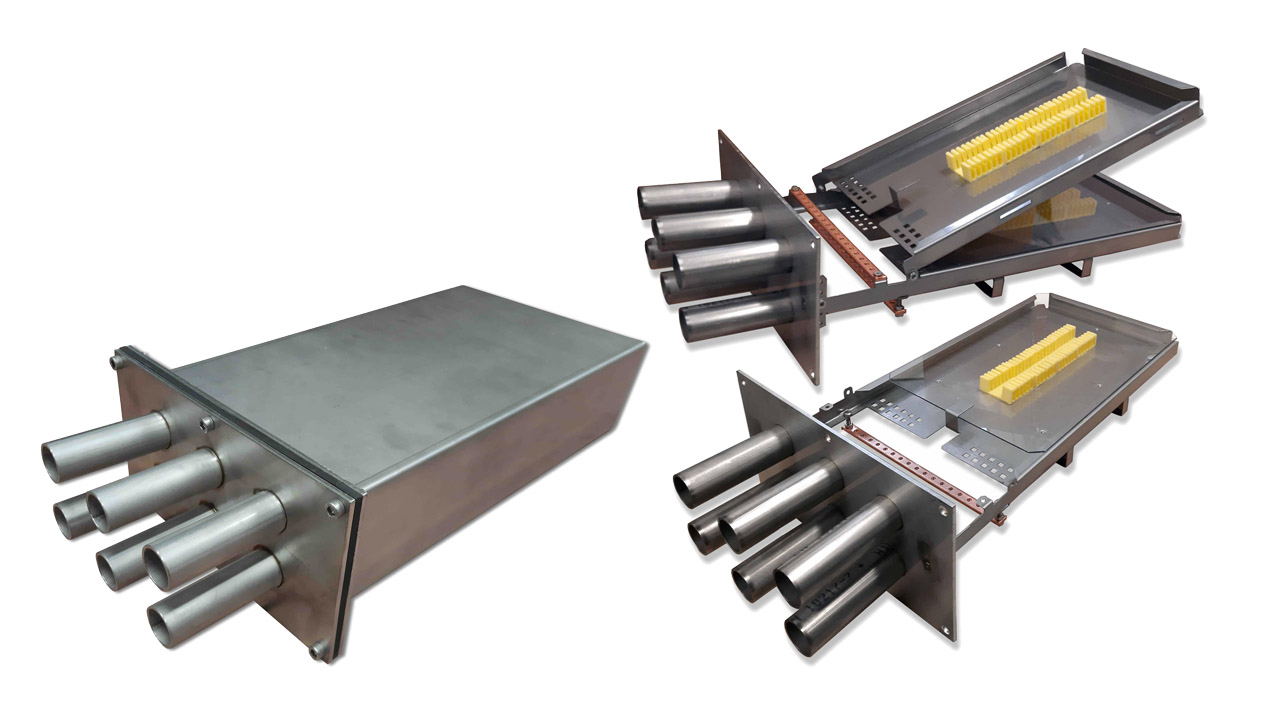

NAF FTTH -haarajatkos 96
sähkönumero 7269377
sopii erilaisille kaapelirakenteille
kapasiteetti 96 kuidun jatkamiseen
mitat kaapeliläpivientien kanssa 515 x 235 x 125 mm
alaosan laipassa kuusi pyöreää kaapeliläpivientiä, joiden halkaisija on 22 mm
materiaali happoterästä
tiiveys IP 68
suunniteltu ja valmistettu Suomessa
Tarvikkeet, jotka sisältyvät toimitukseen
kaapelikutiste 34/8 – 200 mm, 6 kpl
kaapelikutisteen haaroituskappale, 8 kpl
maadoitusliitin, 8 kpl
kiinnitysruuvi m4 x 12 mm, 16 kpl
jatkossuojapidike 24 kuidulle, 4 kpl
nippuside 2 x 100 mm, 24 kpl
puhdistuspyyhe, 1 kpl
silikageelipussi 25 g, 1kpl

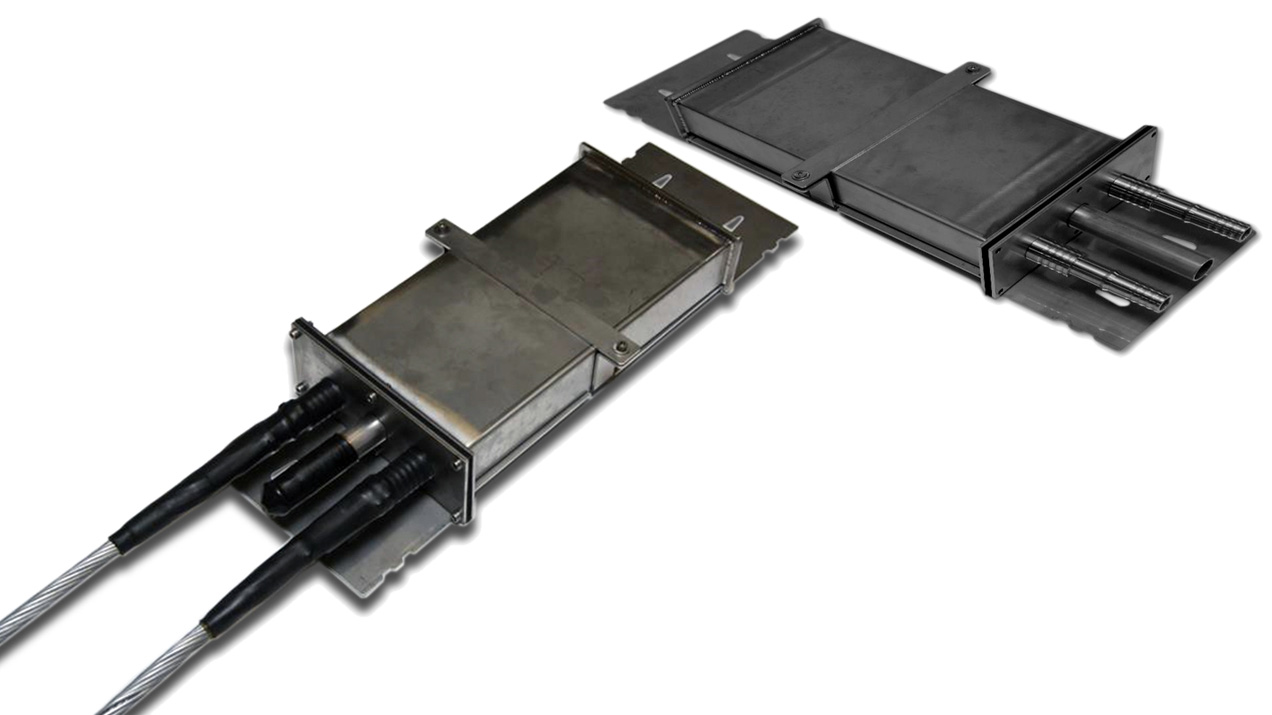

NAF OPGW -jatkos
sähkönumero 7263252
soveltuu erilaisille OPGW-rakenteille
soveltuu myös rantajatkoksena vesistökaapelin jatkamiselle maakaapeliin
kapasiteetti 96 kuidun jatkamiseen
mitat ilman päätylaippaa ja siinä olevia kaapeliläpivientejä 381 x 200 x 60 mm
sisältää kaksi OPGW-läpivientiä sekä yhden sisähalkaisijaltaan 26 mm:n läpiviennin kanava- ja maakaapeleille
kaapeleiden ulkohalkaisijoista riippuen kaapeliläpiviennistä tuotavissa koteloon yksi tai kaksi kaapelia
materiaali happoterästä
tiiveys IP 68
suunniteltu ja valmistettu Suomessa
pylvästeline
saatavana asennusohje

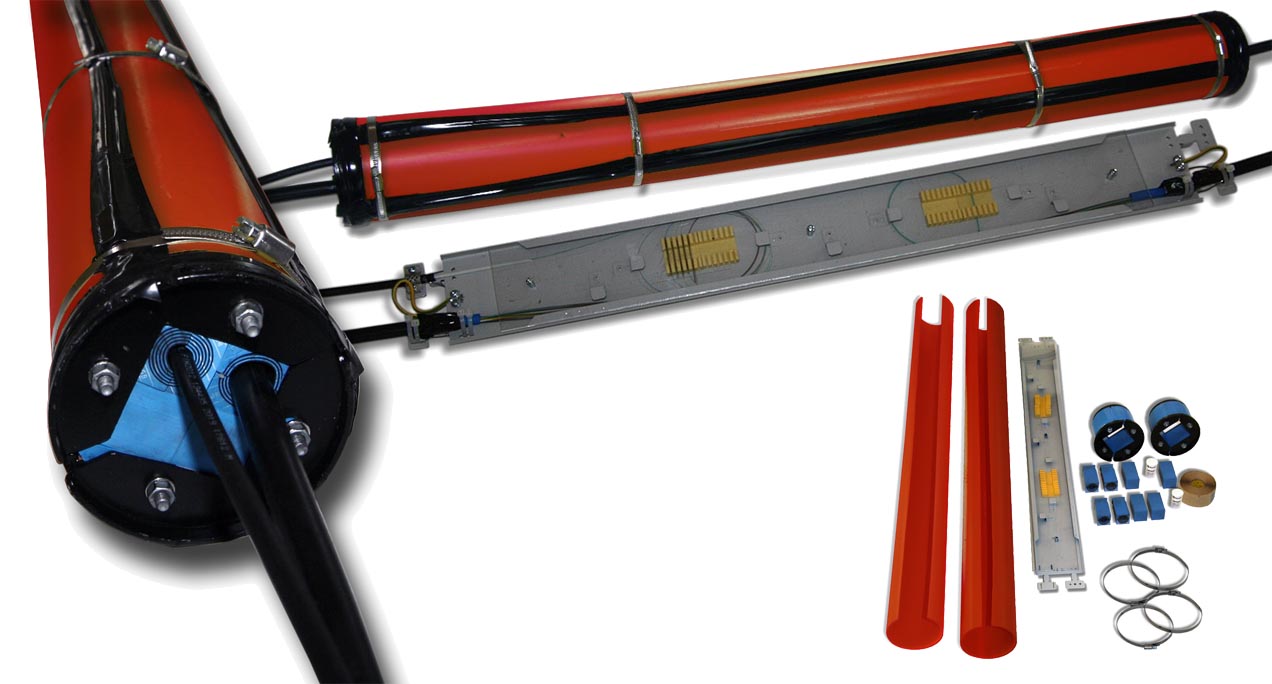

NAF-haarajatkos
sähkönumero 7263330
käytetään valokaapeleiden haaroittamiseen kohteissa, joissa kaapeli on suorana maassa
soveltuu erilaisille kaapelirakenteille
mahdollistaa suorana olevan runkokaapelin haaroittamisen yhteen tai kahteen jako- tai talokaapeliin
voidaan avata ja sulkea ensiasennuksen jälkeen
kaapeliläpiviennit on toteutettu Roxtecin läpivientiratkaisuilla
kapasiteetti 48 kuidun jatkamiseen
mitat 1100 x Ø 110 mm
väri punainen

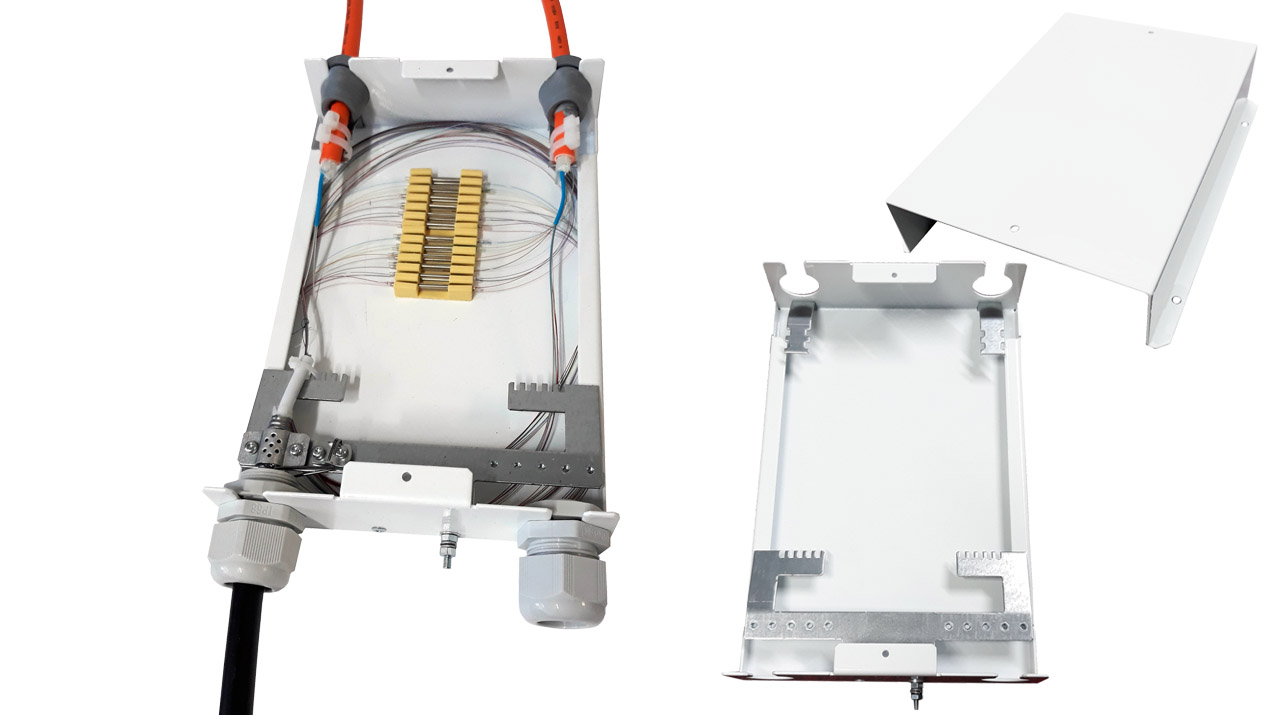

NAF-sisäjatko
sähkönumero 7269279
ulkomitat 243 x1 86 x 52 mm (K x L x S)
sisäasennukseen
metallinen kotelo, jonka ala- ja yläkulmissa on m25-kokoiset läpivientiaukot
alaosassa kotelon levyinen maadoitus- ja kiinnitysrima
kansi kiinnitetään kahdella ruuvilla
jatkon kiinnittäminen seinään sisä- tai ulkopuolelta
kotelossa tilaa 48 jatkokselle
väri valkoinen
paketissa mukana kotelo, kuitujatkossuojapidike 12 kuidulle (4 kpl), kaapelin kiinnitykseen nippusiteet (6 kpl), 2 kpl kuituohjaimia, 2 kpl läpivientiholkkeja m25, 2 kpl läpivientikumeja m25 ja maadoituskiinnikkeet 2 kpl

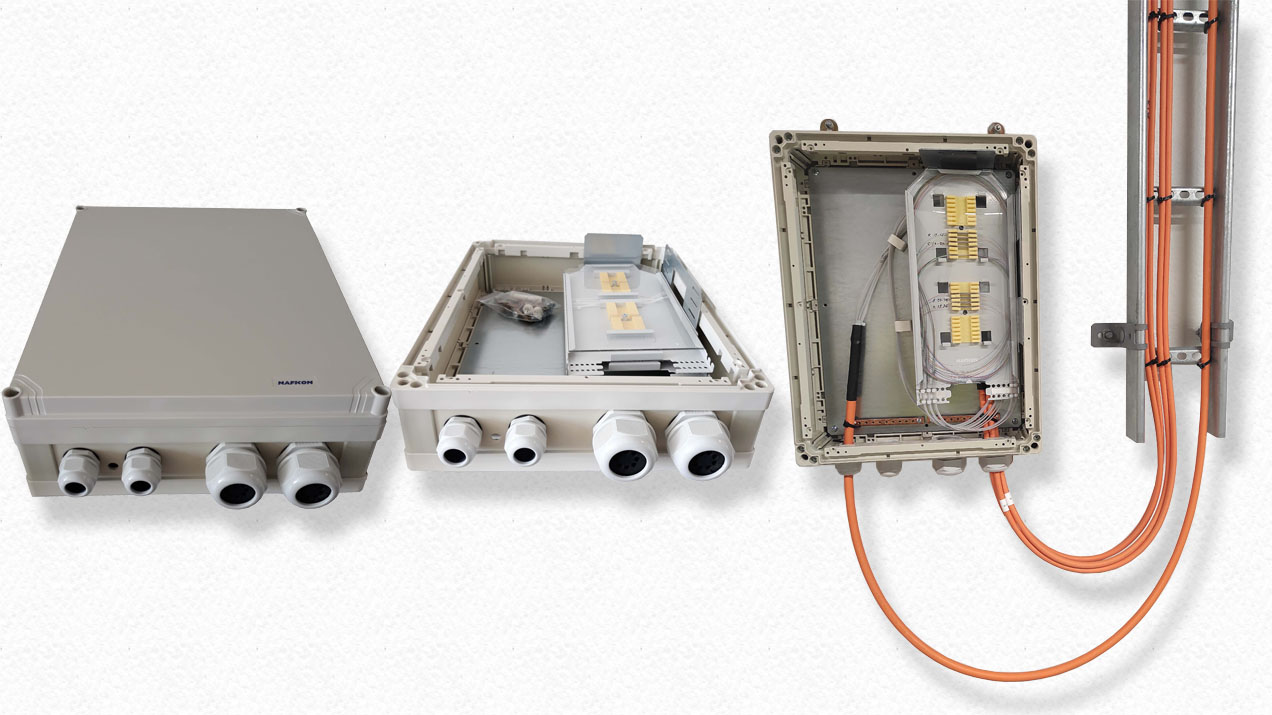

NAF-päätejatko
sähkönumero 7268354
tuotteen mitat 450 x 350 x 130 (K x L x S)
kotelon runko polykarbonaattia ja kansi ABS-muovia, kiinnitysosat kuumasinkittyä terästä
ulko- ja sisäasennukseen
jatkoslevyille teline kotelon sivussa
levyt eivät kotelon pohjaan asti, mikä jättää koko pohjan tilan kuitujen kieputtamiseen
IP 66 luokan päätejatko, sisälle mahtuu 5 kuitu-jatkoslevyä, voi käyttää suoraan kaapelin jatkamiseen tai jatkamaan 16 kpl talokaapeleita
peruspaketissa 1 kpl jatkoslevyjä, 2 kpl M40-läpivientiholkkeja (8-reikäinen 6 mm:n halkaisijalla), 2 kpl M25-läpivientiholkkeja suojakumilla, suojatulppa 10 mm:n maadoitusaukkoa varten, 1 kpl kuparisia maadoituskiskoja ja seinäkiinnitysraudat

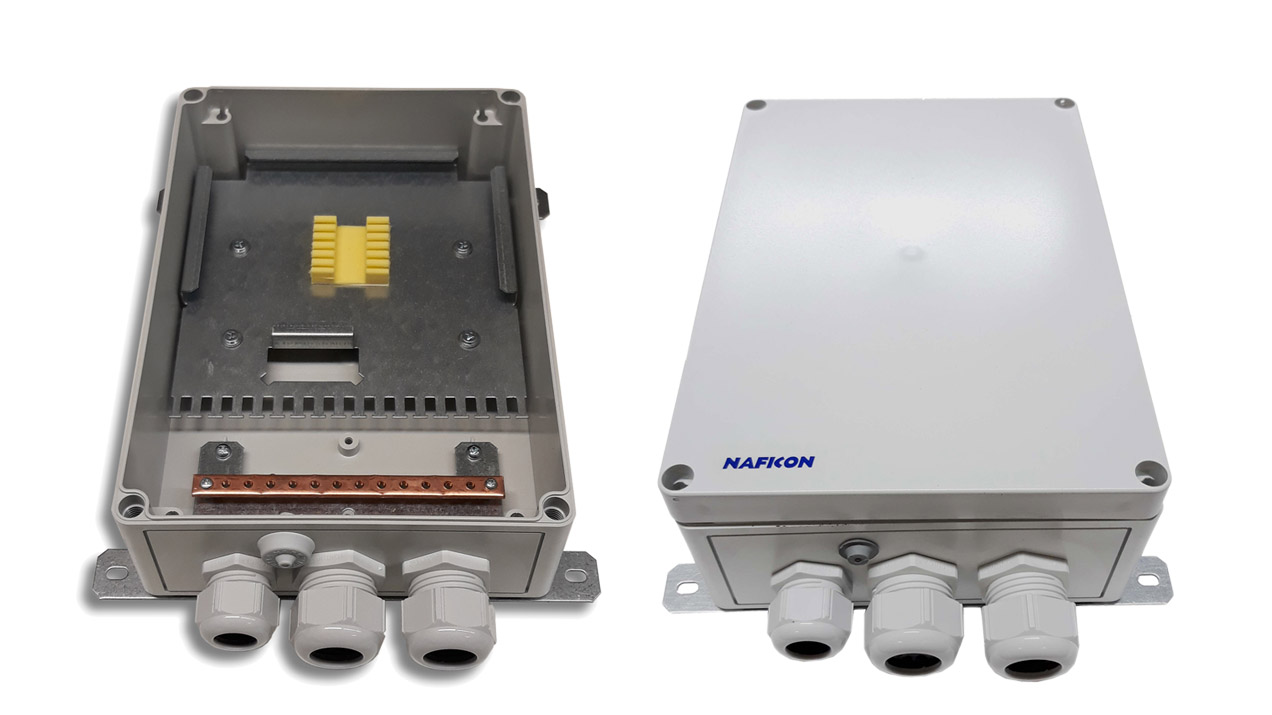

NAF-päätejatko mikro
sähkönumero 7268355
tuotteen mitat 255 x 180 x 92 mm (K x L x S)
kotelon materiaali polykarbonaatti, kiinnitysosat kuumasinkittyä terästä
ulko- ja sisäasennukseen
IP 66 -luokan päätejatko, sisälle mahtuu 24 kuitujatkosta
voi käyttää suoraan kaapelin jatkamiseen tai jatkamaan yksittäisiä talokaapeleita (12 kpl)
peruspaketissa 1 kpl kuitujatkospidikkeitä, 2 kpl M32-läpivientiholkkeja (kuusireikäinen 5mm:n halkaisijalla), 1 kpl M25-läpivientiholkkeja suojakumilla, suojatulppa 12 mm:n maadoitusaukkoa varten, 1 kpl kuparisia maadoituskiskoja ja seinäkiinnitysraudat
Ulkojatkoskaappi NAF 864-K
sähkönumero 7269297
sijoitetaan K0- tai K1-jakokaapin sisälle
toimitetaan joko erikseen tai valmiiksi asennettuna K0- tai K1- jakokaappiin
voidaan asentaa myös suoraan seinälle
sisältää paikat 13:lle 48-kuituiselle jatkoslevylle tai yhdeksälle 96-kuituiselle jatkoslevylle
soveltuu erilaisille maa- ja kanavakaapeleille sekä myös mikrokanavakaapeleille
voidaan käyttää kaapeleiden kylkiotoissa
leveä harjaksin tiivistetty kaapeliläpivienti
mitat 600 x 500 x 250 mm
materiaali pulverimaalattua teräspeltiä
väri RAL 7035
pölytiivis rakenne
ulkojatkoskaappi NAF 864-K asennettuna K0-jakokaappiin, sähkönumero 7269326
Ulkojatkoskaappi NAF-mini
sähkönumero 7263340
mitat 1721 x 265 x 250 mm (K x L x S)
materiaali lasikuitua
perusväri vihreä RAL7008, myös muita värejä saatavilla
sisältää erillisen tilan kuituliitoksille
kolmikaralukon tilalle saatavissa ”Tukholmalukko”
jatkososan ominaisuuksia:
sisältää kaksi leveää ja tiivisteillä varustettua kaapeliläpivientiä, kiinnitys- ja maadoituskiskot tarvikkeineen sekä ohjurisilmukoita kuituputkien hallintaan
paikka kahdelle jatkoslevylle, joista toinen voi olla 96-kuituinen versio
soveltuu erilaisille maa- ja kanavakaapeleille sekä myös mikrokanavakaapeleille
mikrokanavaprojekteissa mikrokanavaputket tuodaan ja kiinnitetään jatkososan sisälle
putkien koosta riippuen niitä voidaan tuoda jatkososaan jopa useita kymmeniä kappaleita, esimerkiksi 4 x 14/10 mm + 48 x 7/3,5 mm
käytettävissä kaapeleiden kylkiotoissa
Sisäjatkoskaappi NAF 1584-K
sähkönumero 7269306
soveltuu erilaisten valokaapeleiden jatkamiseen ja haaroittamiseen laitetiloissa ulkokaapeleista sisäasennuksiin soveltuviin kaapeleihin
soveltuu erilaisille maa- ja kanavakaapeleille
purettavissa olevat kaapeliläpiviennit ovat ylhäällä ja alhaalla
mitat 600 x 600 x 300 mm
sisältää paikat 33:lle 48-kuituiselle jatkoslevylle
jatkoslevytelineen takana on suuri tila tulevien ja lähtevien kaapeleiden kuituputkille
pölytiivis rakenne
ovi irrotettavissa asennusten ajaksi
Koukkukiinnitteiset minipaneelit jatkoskaappeihin
jatkoslevytelineeseen koukkukiinnikkein asennettava esiasennettu tai tyhjä pääte- tai jaotinmoduuli
minipaneeli, sähkönumero 7269407
minipaneeli LCA/- HBBX 12SML 5m, sähkönumero 7269408
minipaneeli LCA/- HBBX 24SML 5m, sähkönumero 7269329
päätemoduulissa asennettuna 24-kuituinen SM-sisä-/ulkokaapeli, jossa toisessa päässä 24 kpl LC/APC-liittimiä ja toinen pää on avoin hitsausta varten, kaapelin pituus 5 m
minipaneeli 1:8 LCA -jaotinmoduuli, sähkönumero 7269336
minipaneeli 2x 1:8 L-CA -jaotinmoduuli, sähkönumero 7269337
minipaneeli 1:16 LCA -jaotinmoduuli, sähkönumero 7269338
minipaneelipaketti, sähkönumero 7269396
Paketti sisältää:
minipaneeli LCA/-HBBX 24SML 5m, sähkönumero 7269329
minipaneeli 1:16 LCA-jaotinmoduuli, sähkönumero 7269338
jatkoslevy 48-k, 2 kpl, sähkönumero 7264145.
Ristikytkentäkaappi NAF1000
sähkönumero 7269309
sijoitetaan K1- tai K2-jakokaapin sisälle
toimitetaan joko erikseen tai valmiiksi asennettuna jakokaappiin
kaappi kehitetty erityisesti PON-verkkojen kytkentäkaapiksi
sisältää telineen ODF1000-mekaniikan pääte- ja jaotinpaneeleille, kytkentäkaapeleiden ohjaimet, erillisen jatkoslevytelineen 48- tai 96-kuituisille jatkoslevyille, kiinnitys- ja maadoituskiskot tuleville kaapeleille jatkoslevyjen alapuolella sekä kaksi leveää harjaksin tiivistettyä kaapeliläpivientiä kaapin pohjassa
kytkentätelineen korkeus on 16 U
soveltuu erilaisille maa- ja kanavakaapeleille sekä myös mikrokanavakaapeleille
käytettävissä kaapeleiden kylkiotoissa
materiaali pulverimaalattua teräspeltiä
väri RAL 7035
mitat 850 x 740 x 271 mm (K x L x S)
pölytiivis rakenne
Oheisessa taulukossa on esitetty ristikytkentäkaapin eri toimitusvaihtoehdot.
