Valmiskaapelit

Naficon Liitin Oy toimittaa valmiskaapelit eli useampikuituiset kaapelit, joissa on liittimet valmiina. Saat meiltä myös hybridikaapelit, joissa on neljä kuitua ja yksi CAT6.

Ota yhteyttä! Lataa esite valmiskaapeleista!

Valmiskuitukaapelit

Valmiskaapeli tarkoittaa useampikuituista kaapelia, johon me laitamme liittimet valmiiksi joko toiseen tai molempiin päihin. Kaapeleihin voidaan tehdä liittimet SC-, LC-, FC-UPC- ja APC-hionnoilla. Kaapelin eri päissä voi olla eri liitintyypit ja samassa päässä voi olla erilaisia liittimiä.



Valmiskaapelien käyttö nopeuttaa asennustyötä huomattavasti ja säästää siten kustannuksia. Säästyneet resurssit voidaan käyttää muihin kohteisiin. Tuotteiden asennus ei myöskään vaadi erikoisosaamista.



Kaapelit voivat olla sekä sisä- että ulkokaapeleita. Liittimet voidaan tehdä valmiiksi myös isoihin maakaapeleihin.

Yleisimmät kaapelityypit:

  • HBBX 12-, 24-, 48- ja 96SML (HBBX tarkoittaa ohutta mustaa sisä-ulko-mikrokaapelia)

  • FZOMSU-SD/FXMSU/FZMSU 12-, 24-, 48-, 96- ja 192SML (oranssi kaapeli)

  • FXMMS 2-, 4-, 6- ja 8SMT ja vastaavat monimuodot (sininen (SM) tai vihreä (MM) urarunkokaapeli)

  • flex-kaapelit

  • erilaiset maakaapelit.

Kaapelissa voi olla kuituja aina kahdesta 288:aan asti. Kaapelit voivat olla pelkästään yksi- tai monimuotoa tai sitten ne voivat olla niin sanottuja sekakaapeleita, joissa on sekä yksimuoto- että monimuotokuidut sisällä. Näitä kaapeleita kutsutaan myös nimellä hybridikaapeli.



Sekakaapeleiden kuitumäärät:

  • 4SML+4OM3L tai 4GKL

  • 8SML+8OM3L tai 8GKL

  • 12SML+12OM3L tai 12GKL

  • 24SML+24OM3L tai 24GKL.

Valmiskaapelin pituus on vapaasti määriteltävissä. Myös vapaiden kuitujen kuorinnan pituus voidaan määritellä tapauskohtaisesti. Vapaat kuidut liittimineen pakataan suojaputken sisään. Suojaputki toimii myös vetopäänä asennuksessa.

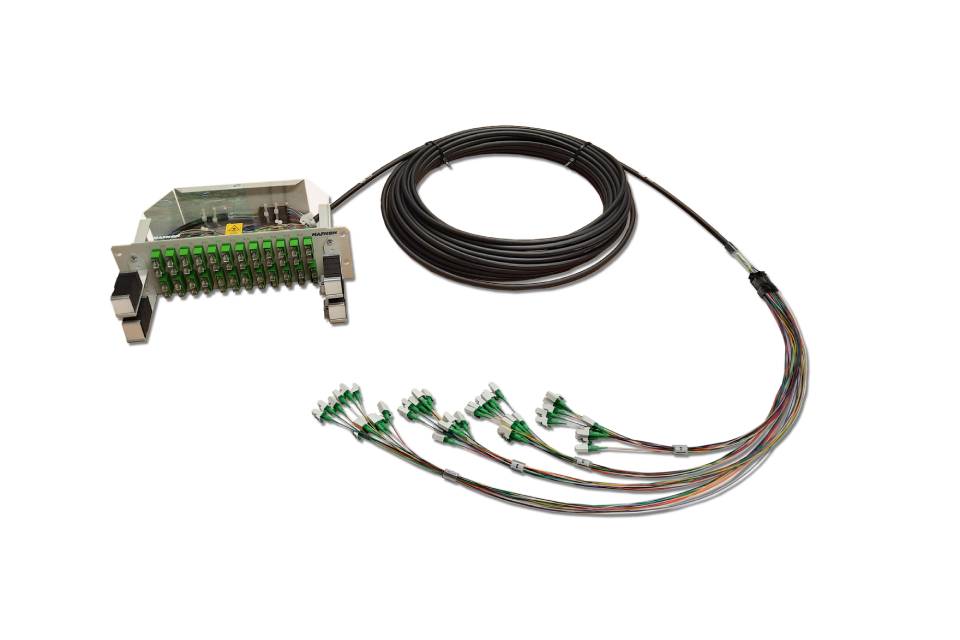

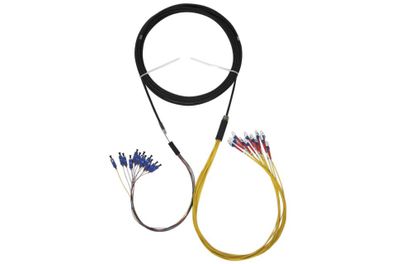

Valmiskaapeleita voidaan tehdä myös niin, että toinen pää on 900 um:n kuiduilla ja toinen pää on 2 mm:n kuiduilla. Tällaista tuotetta on hyvä käyttää silloin, kun toinen pää asennetaan kotelon tai paneelin sisään ja toinen pää menee suoraan laitteelle tai paneelin ulkopuoliseen asennukseen.

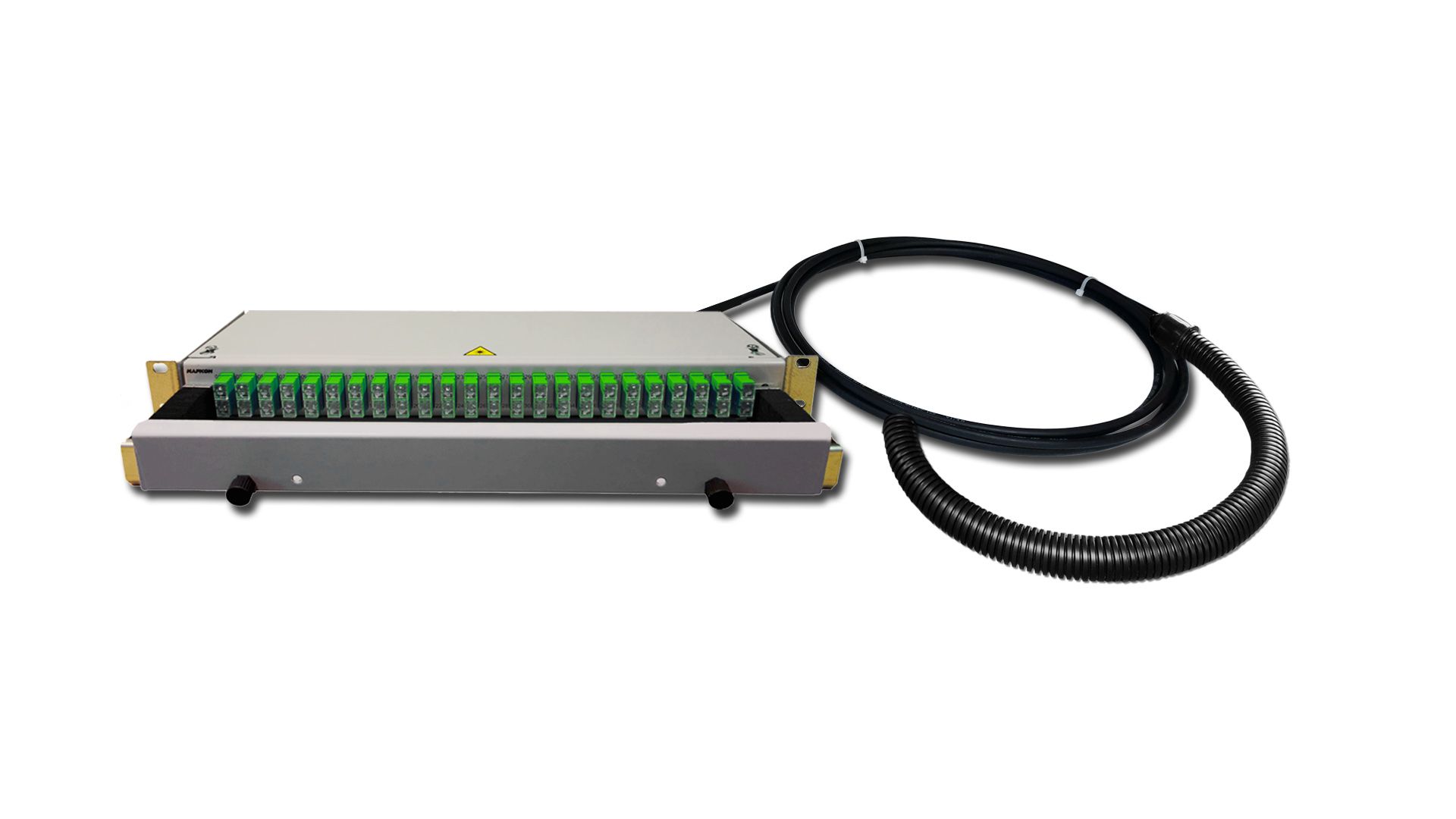

Valmiskaapeli, Naficon Liitin Oy

Näissä tuotteissa 2 mm:n pään liittimet pystytään porrastamaan todella tarkasti, mikä takaa erittäin siistit asennukset.

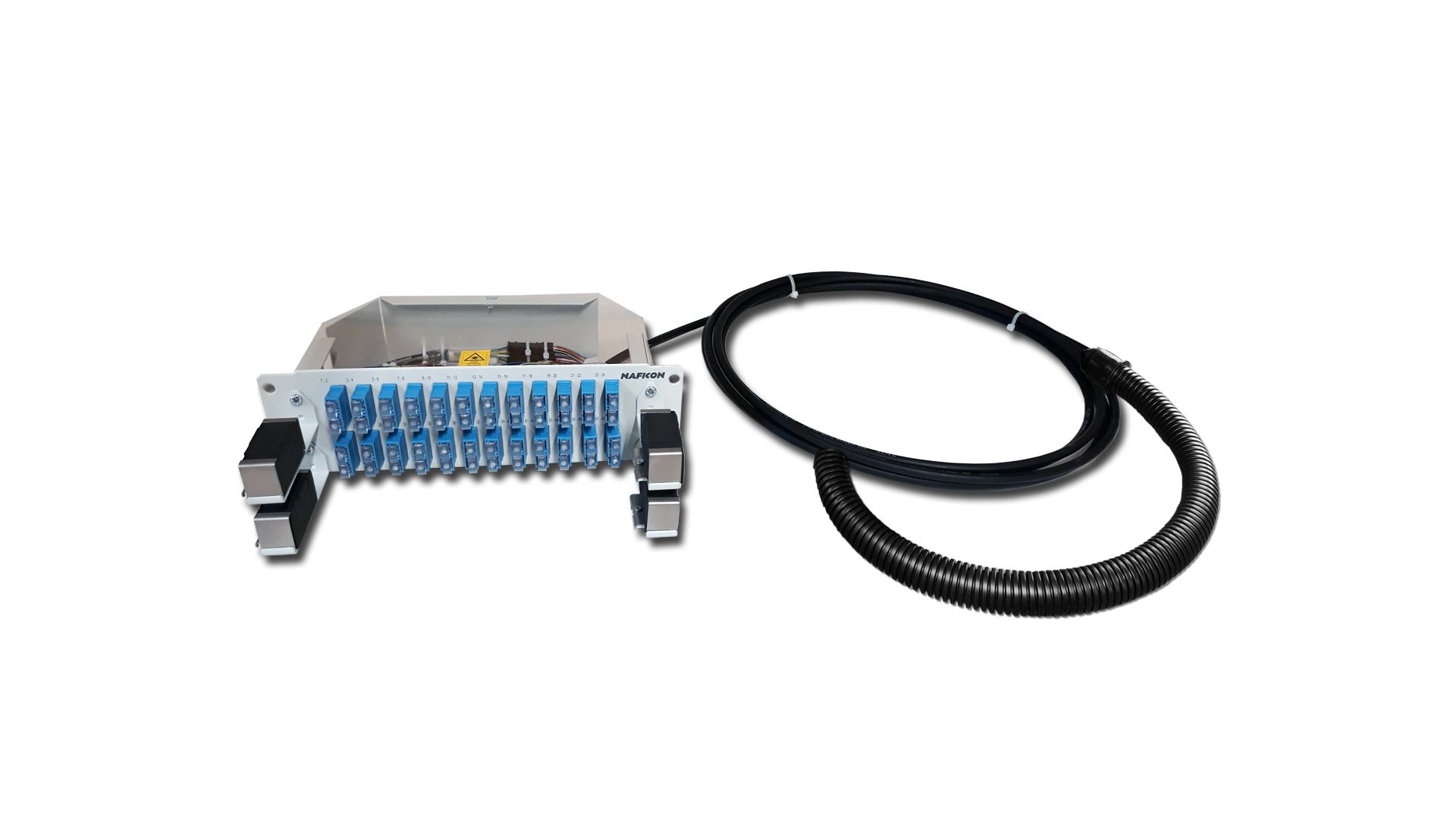

Valmiskaapeli, Naficon Liitin Oy

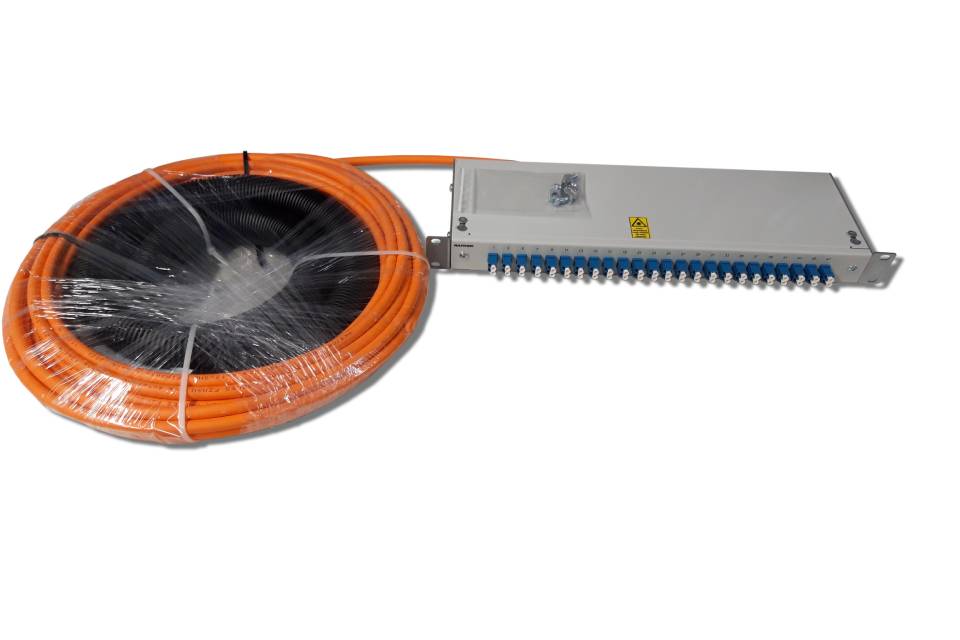

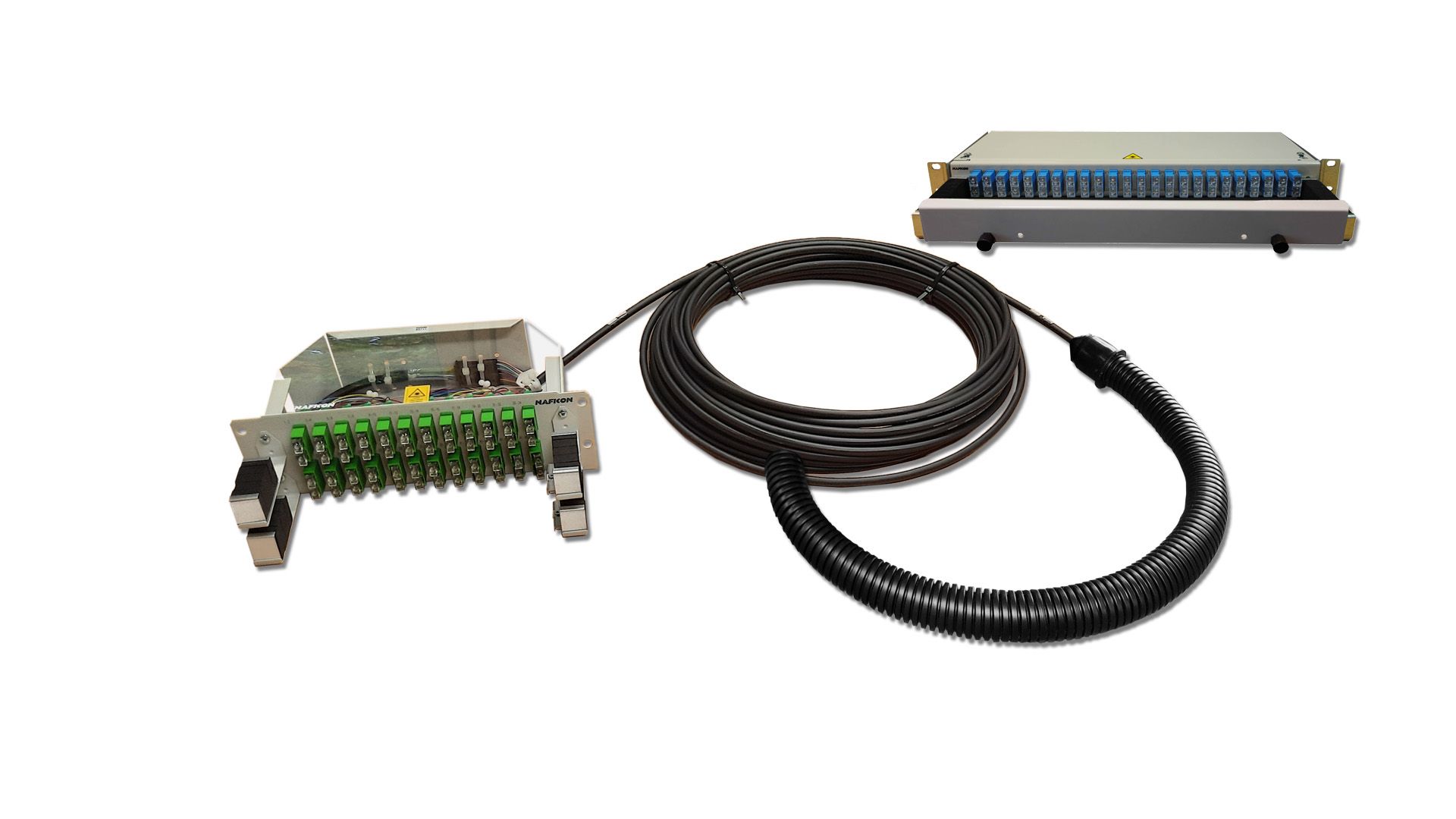

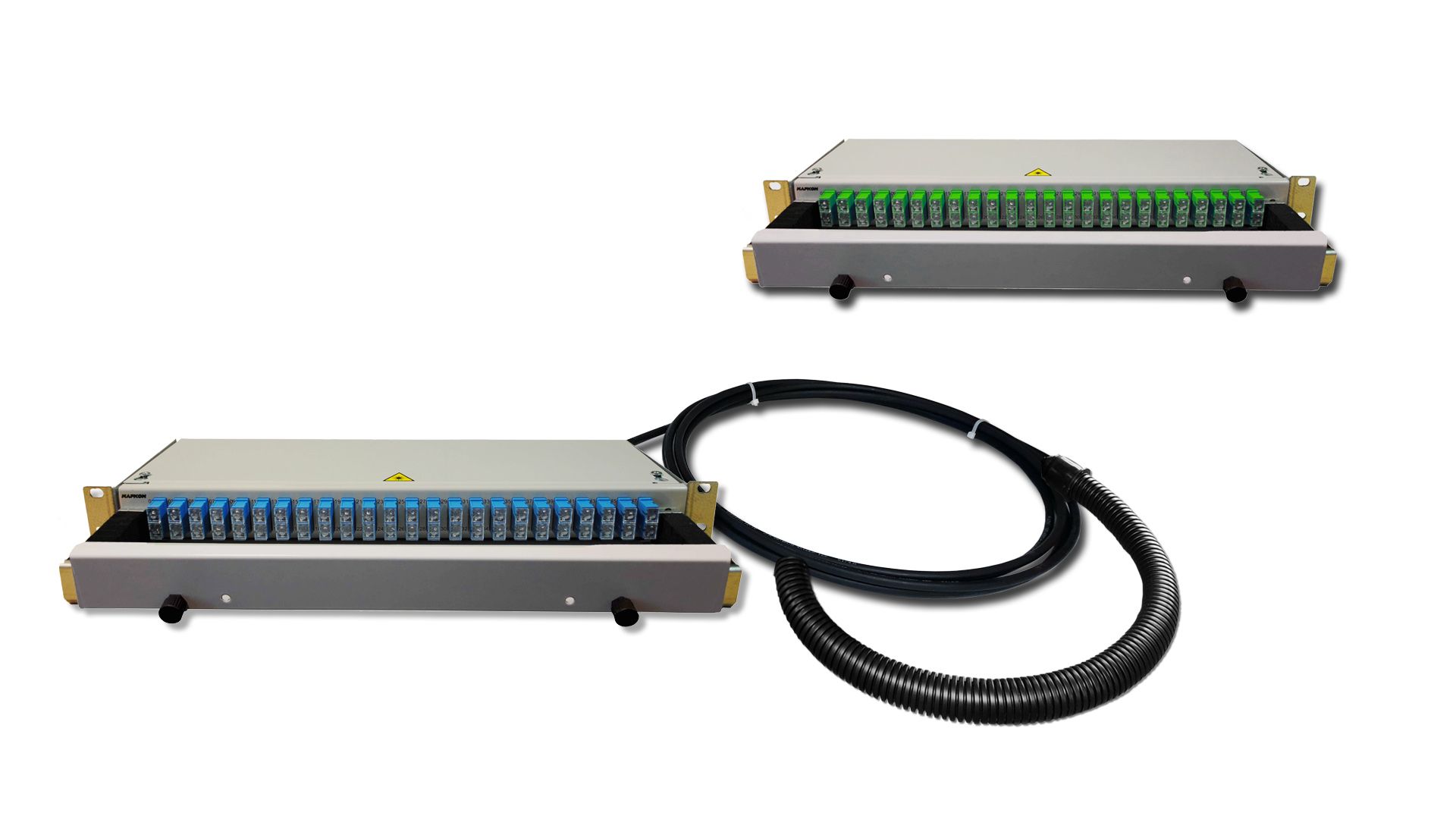

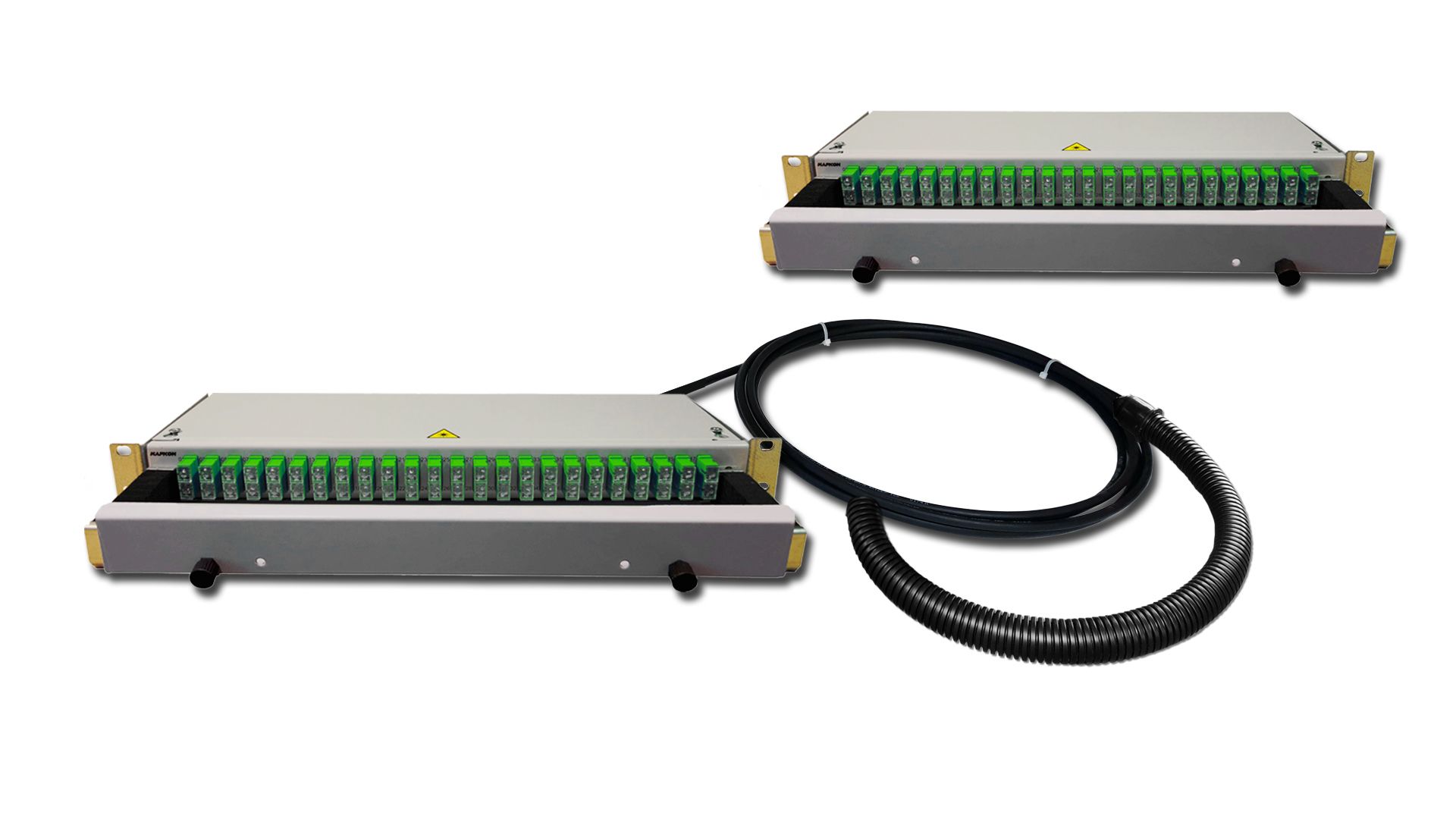

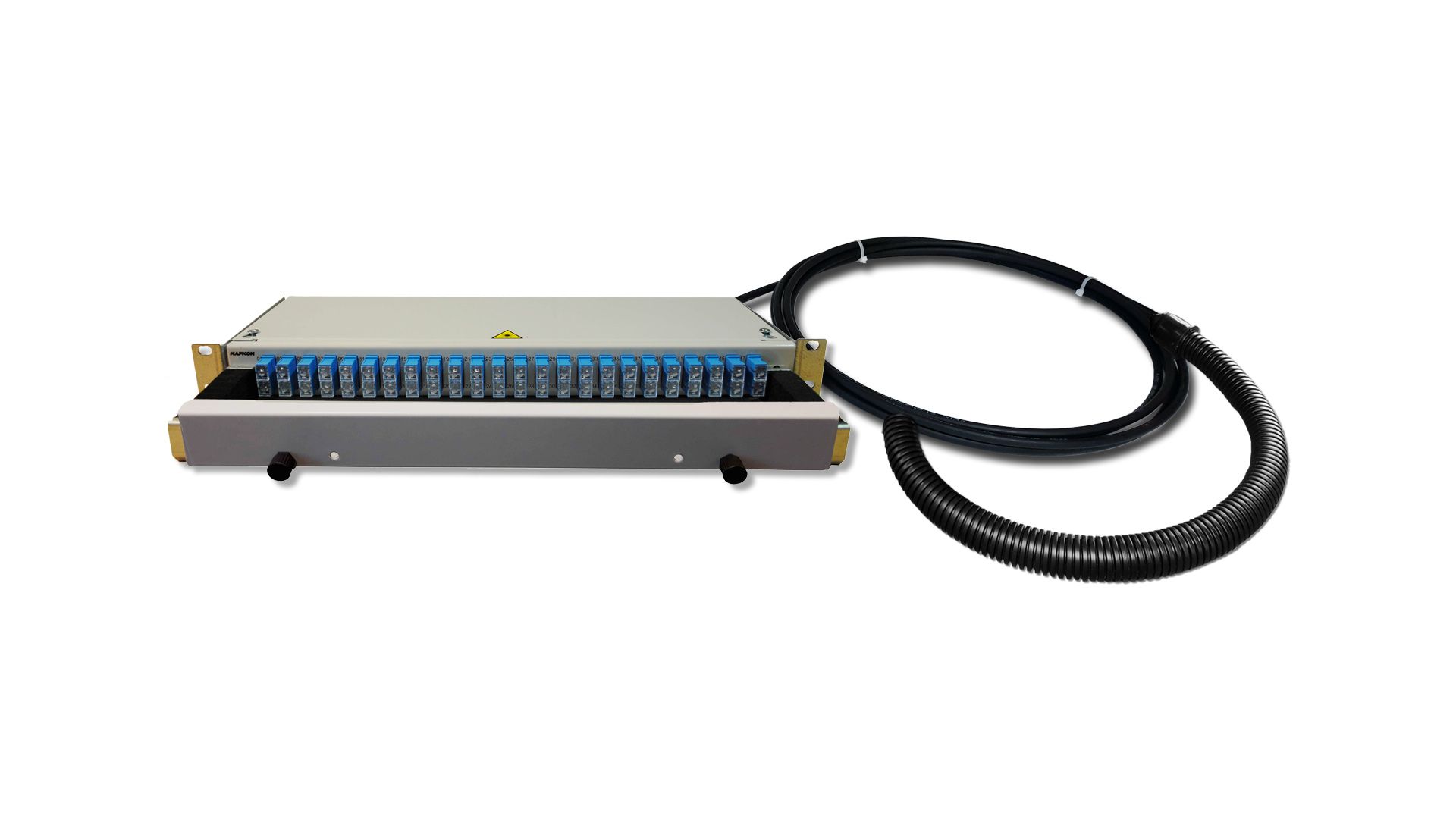

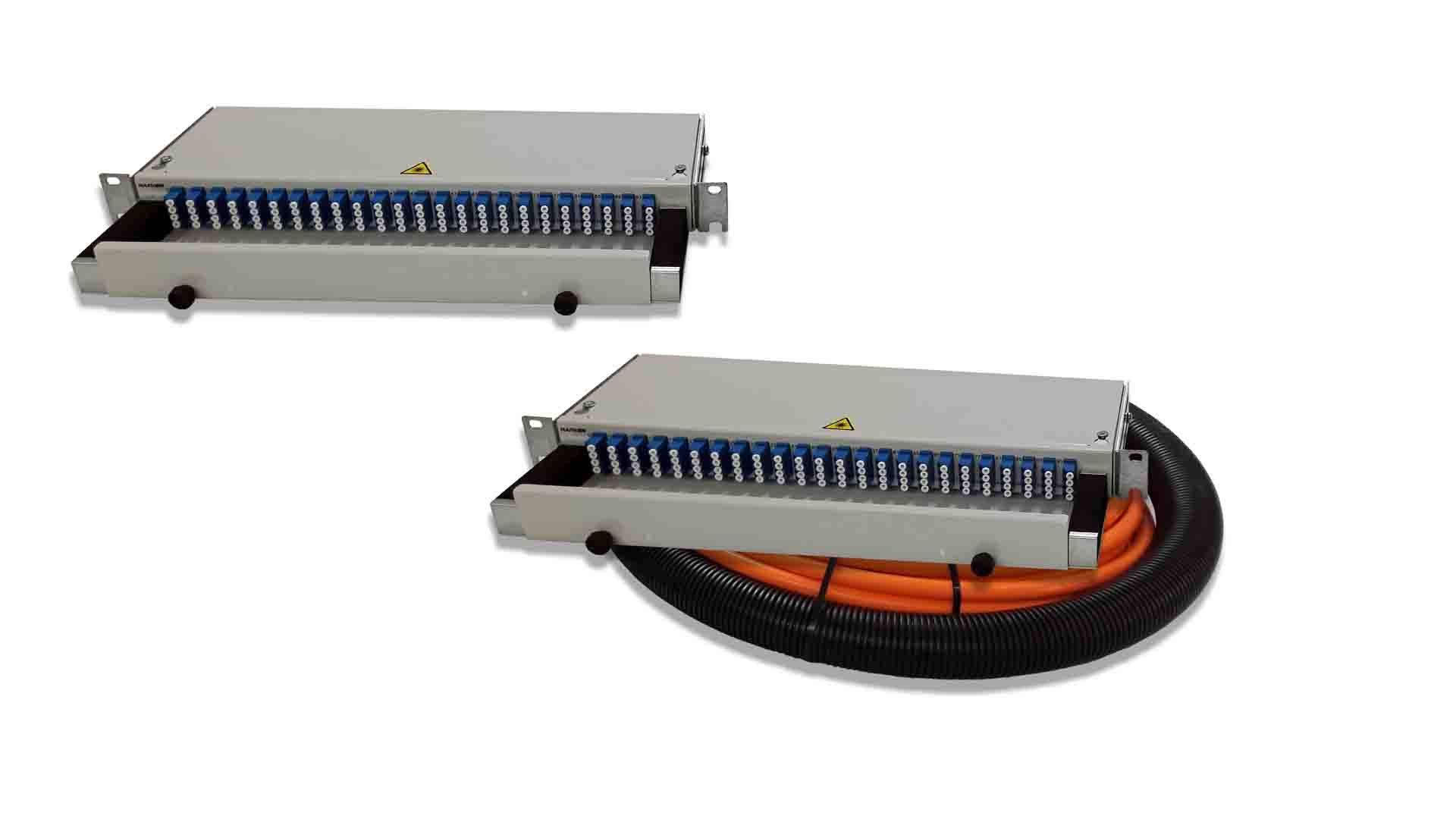

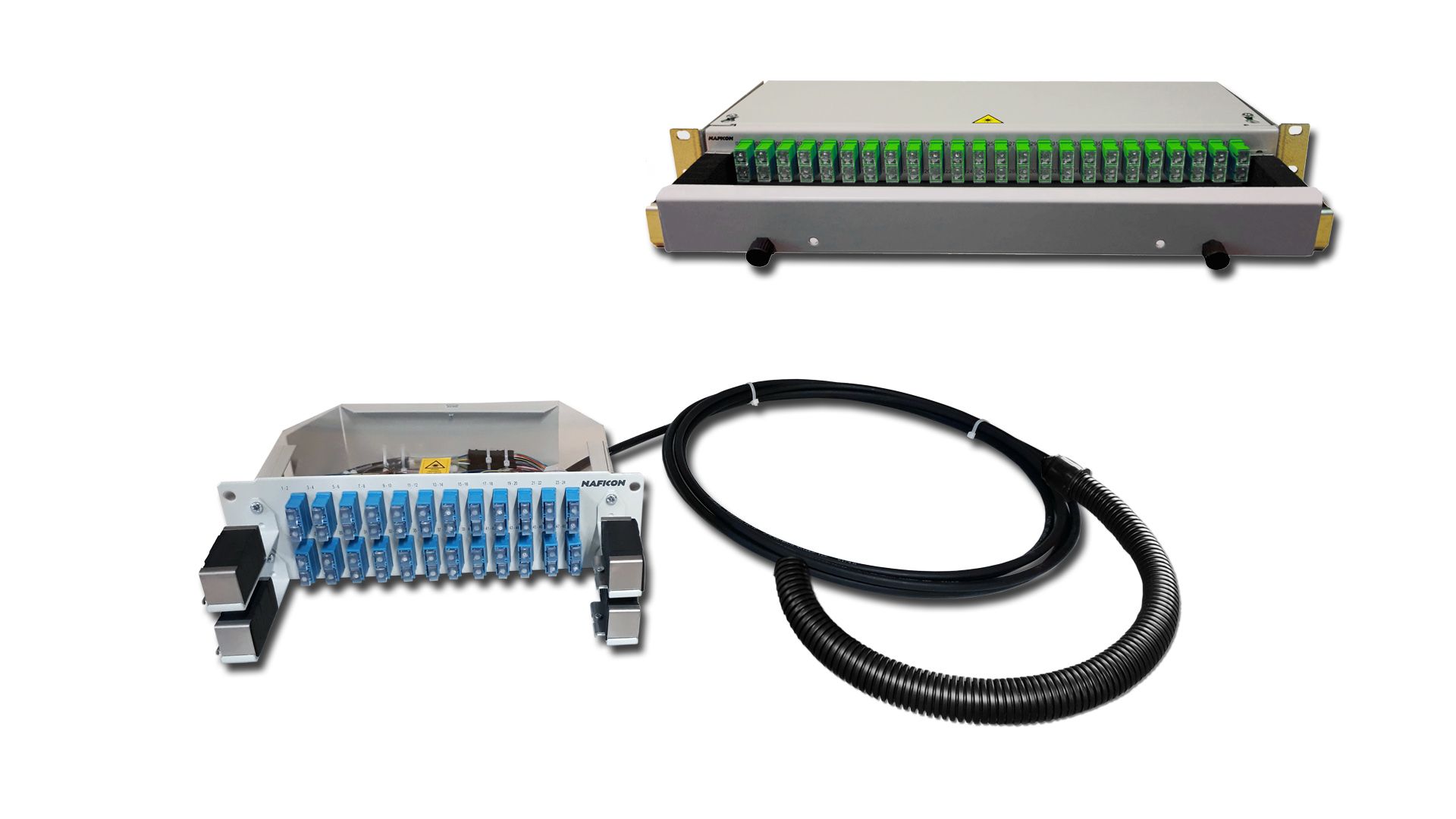

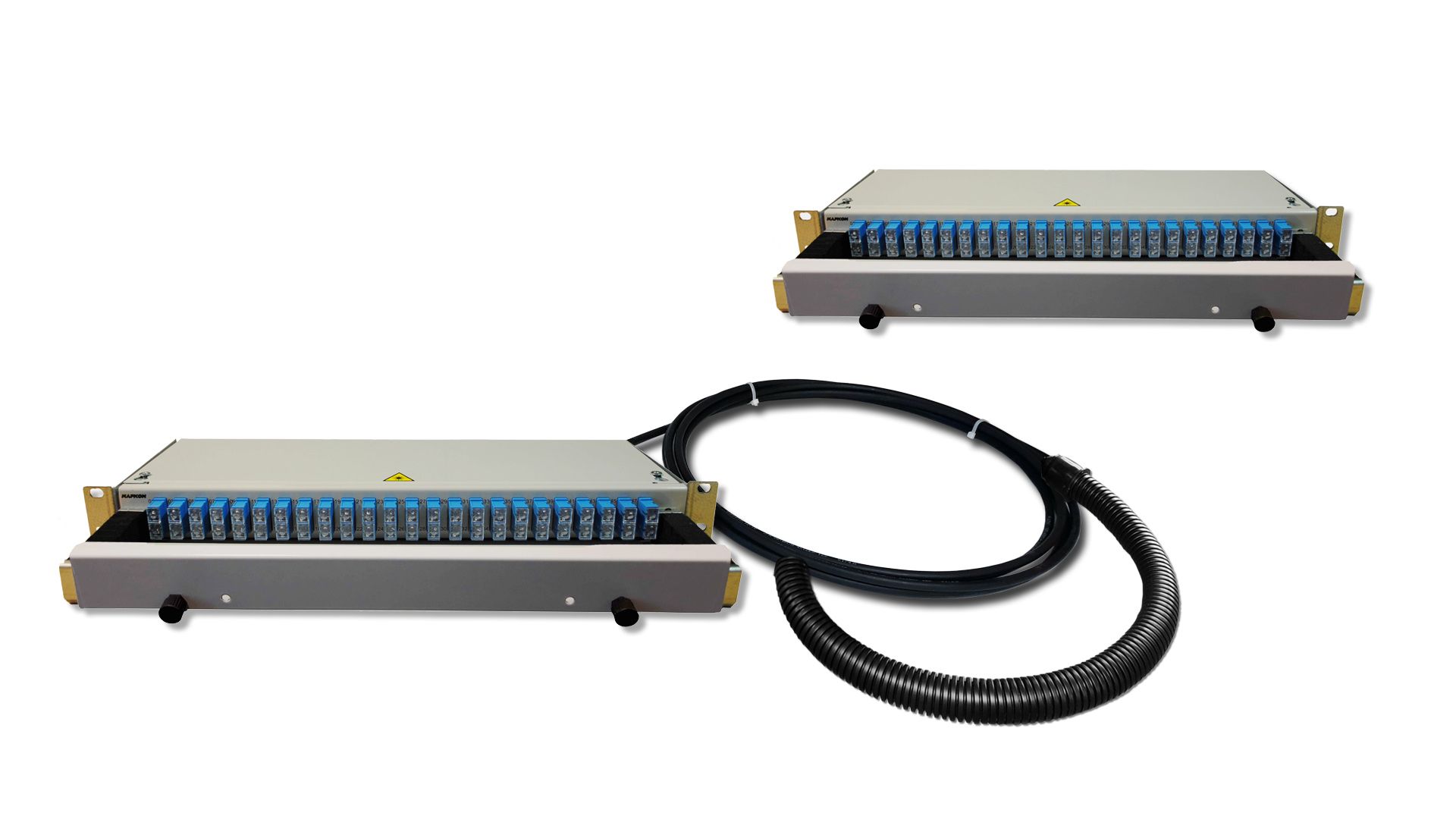

Hyvin usein valmiskaapeleita käytetään myös siten, että toinen pää on valmiiksi asennettuna johonkin koteloon, kuten 19”, NAF1000, ODF 3x8 tai 4x6 ja LL YJT.

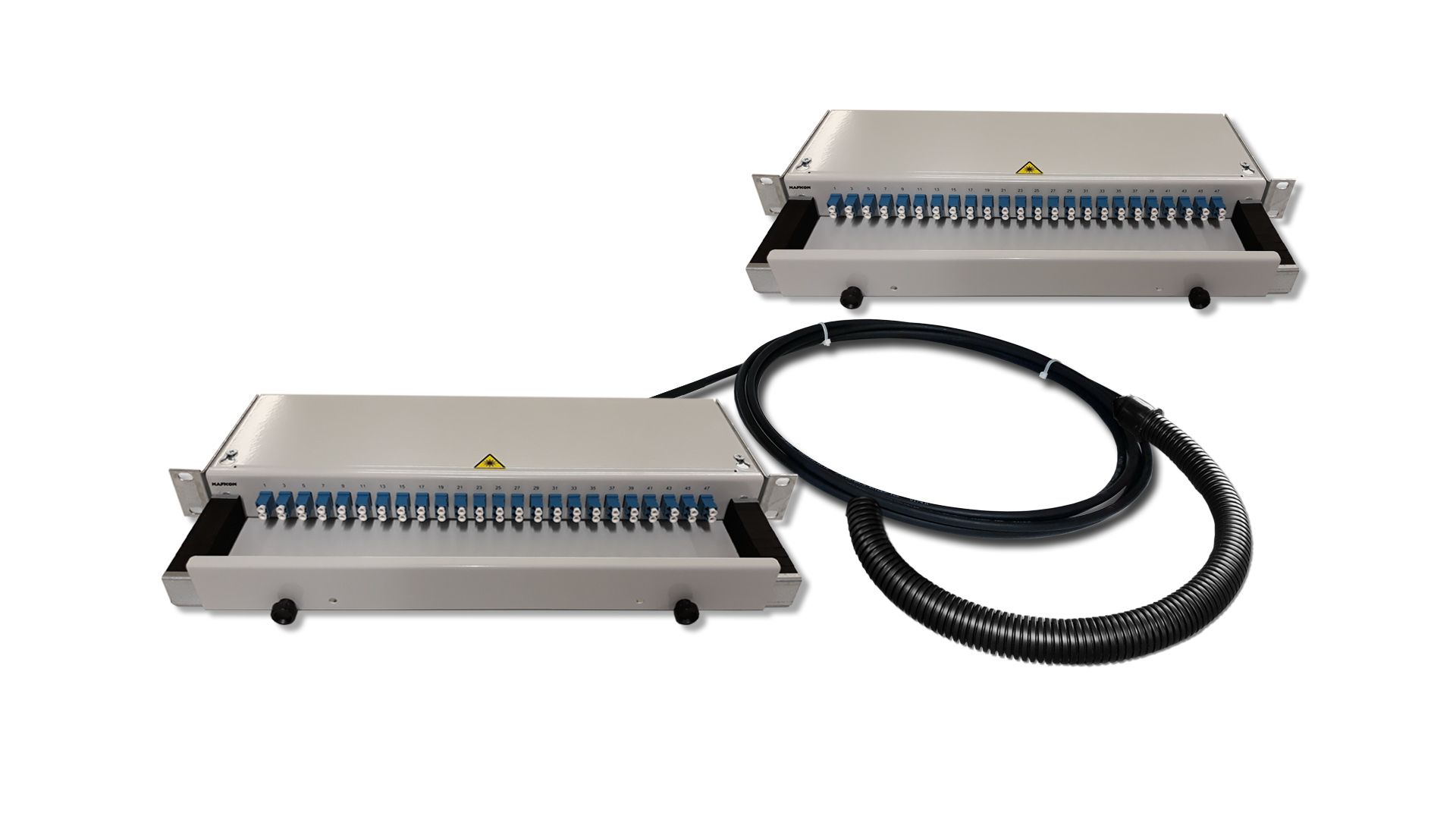

Valmiskaapeli, Naficon Liitin Oy

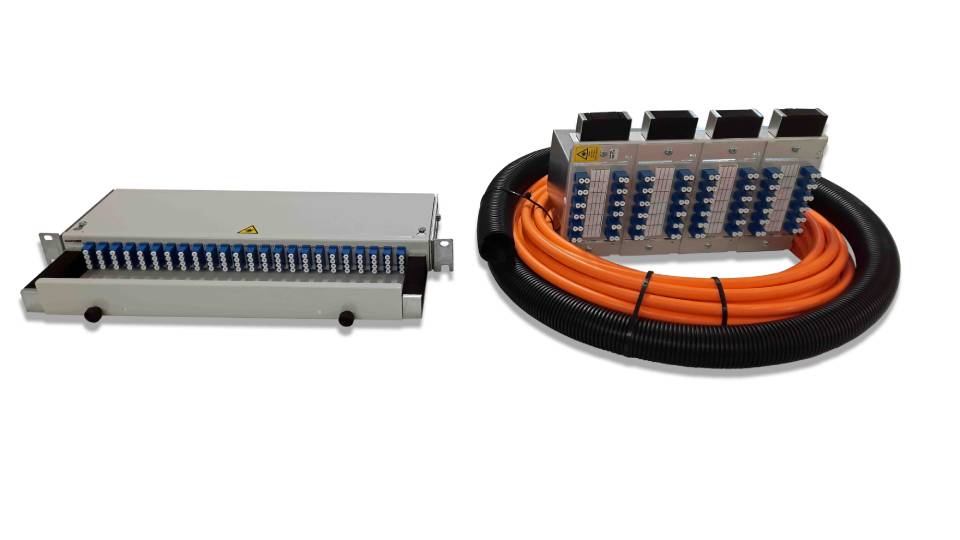

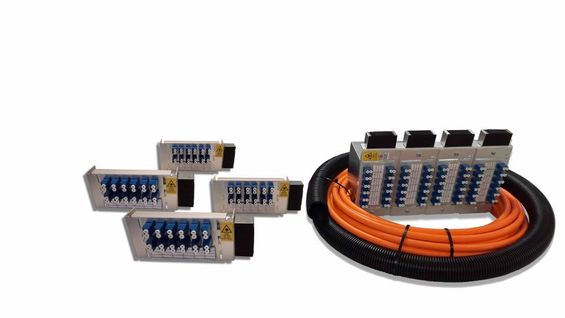

Tällaista tuotetta käytettäessä toimitukseen lisätään usein paneeli tai kotelo adaptereineen niin sanotun vapaan pään asennusta varten.

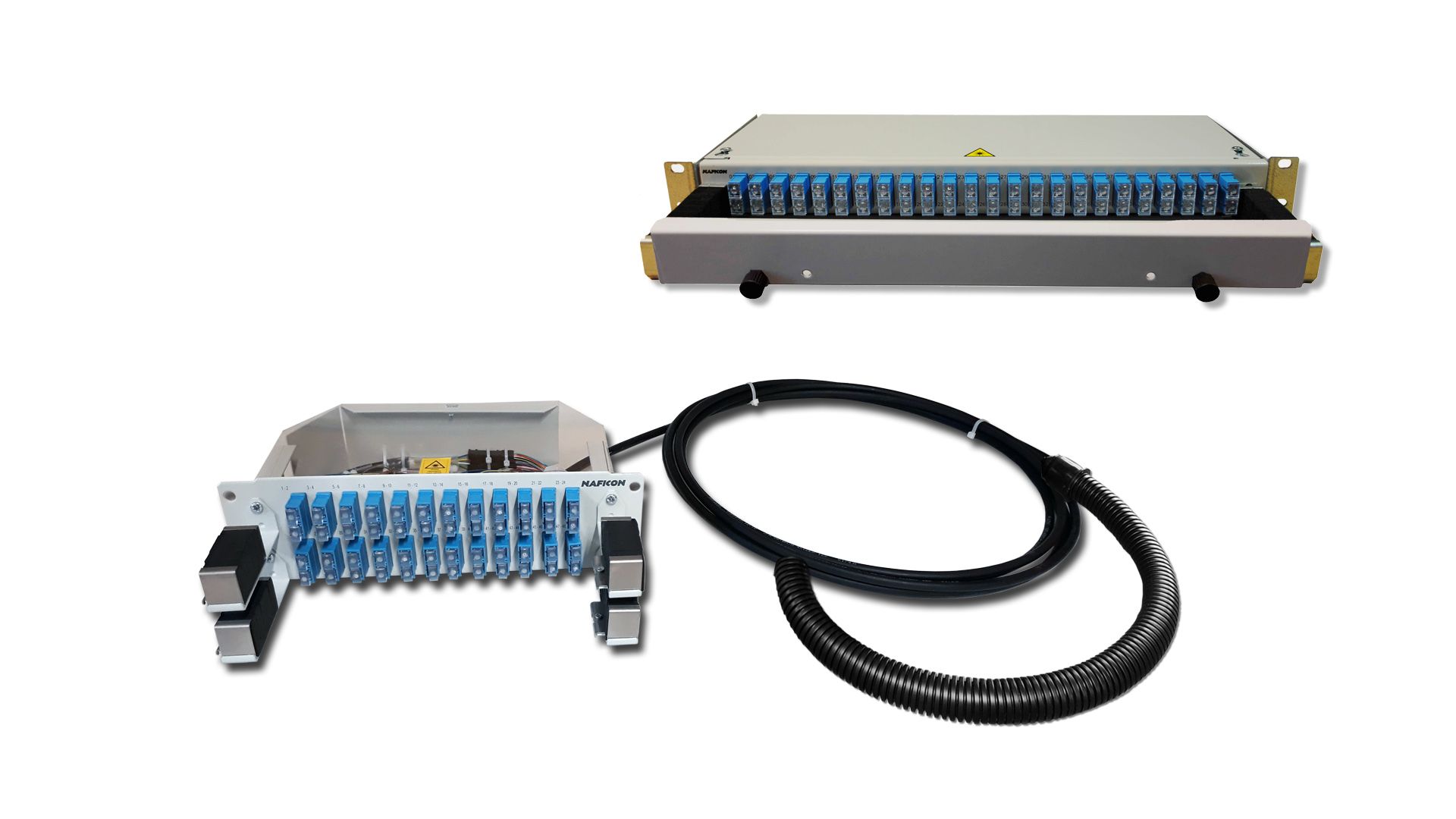

Valmiskaapeli, Naficon Liitin Oy

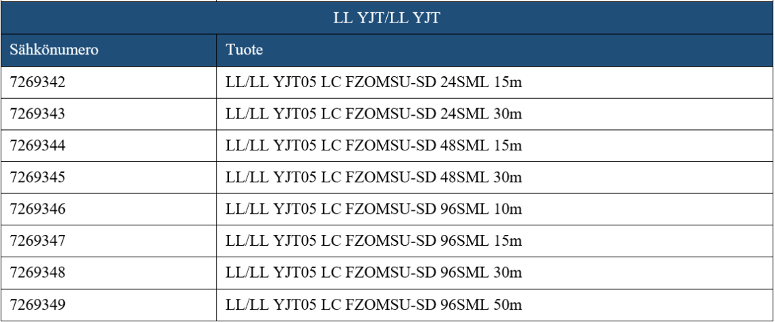

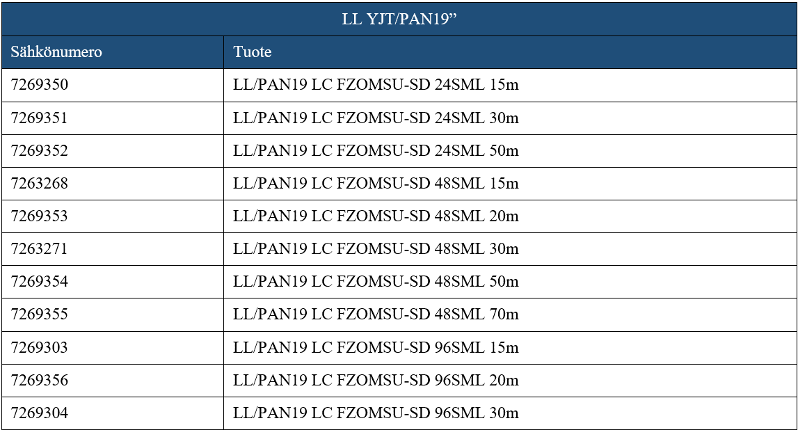

Kaikilla esitellyillä tuotteillamme ei valitettavasti ole sähkönumeroa, sillä tuotteet valmistetaan kohteen mukaan. Alla olevista taulukoista löytyy osa tuotteista, joilla on sähkönumero. Lisää niitä on nähtävissä tuoteluettelossamme, johon suoraan pääsee taulukoiden alapuolella olevan linkin kautta.

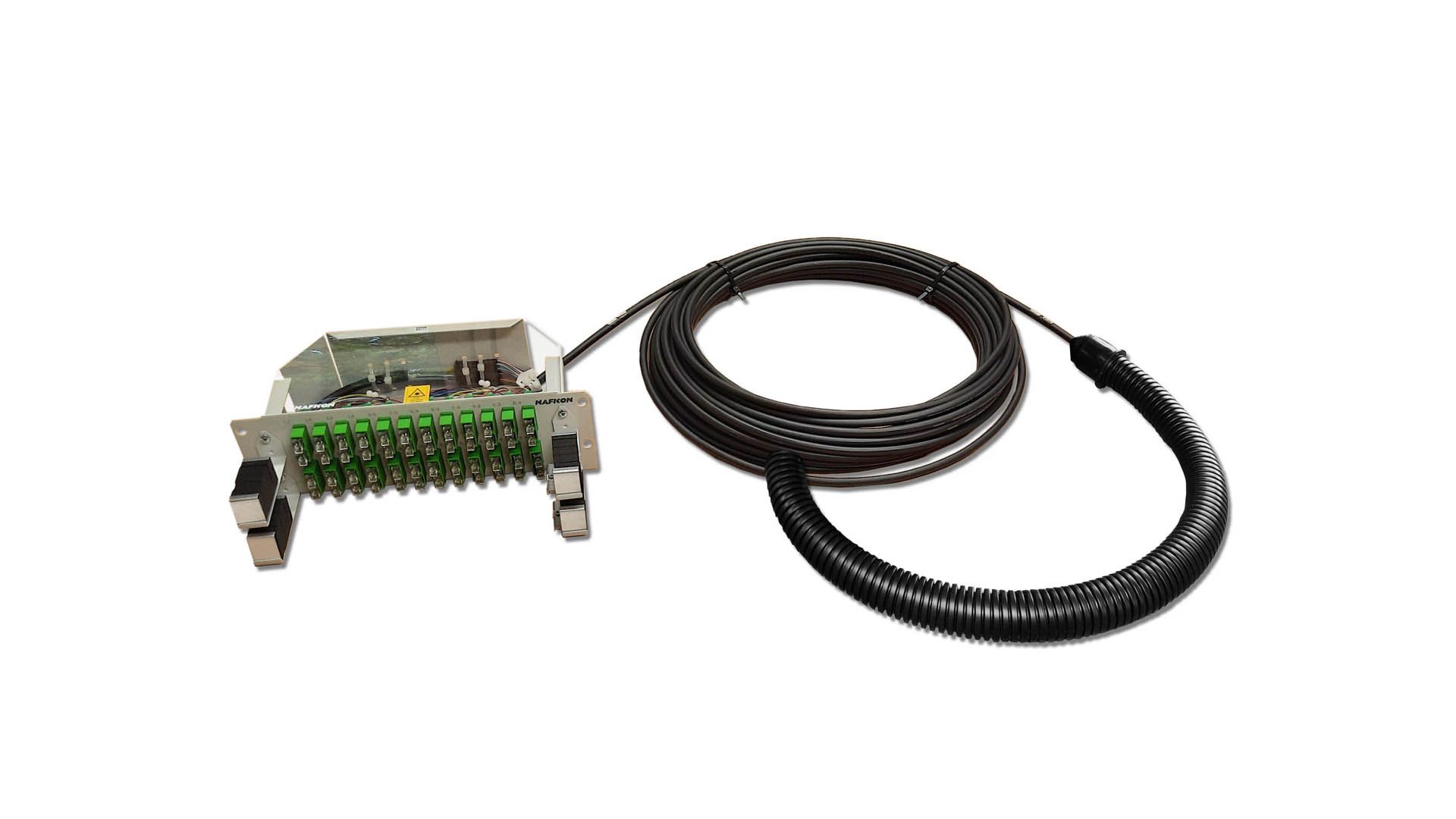

NAF1000 / VAPAA PÄÄ
SähkönumeroTuote
7269497NAF1000/VP SCA HBBX 48SML 20m
7269498NAF1000/VP SCA HBBX 24SML 20m

Tuotteiden toimitusajat vaihtelevat yhdestä päivästä noin pariin viikkoon riippuen tilatun tuotteen kaapelityypistä ja kaapelimääristä.



Ohje kaapelien tilaamiseen:

  • Paneeli tai kotelo, johon kaapelin toinen pää asennetaan

  • Toisen pään paneeli tai kotelo, jos tällainen tarvitaan

  • Molempien päiden liittimet erotettuina viivalla (/)

  • Haluttu kaapelityyppi tai vähintään kuitumäärä ja kuitutyyppi.

Jos toiseen päähän ei tule liittimiä, niin se merkitään viivalla.



Muutama esimerkki tilaustuotteistamme:



Pan 19”/ ODF 3x8 SCA/SC FZOMSU-SD 24SML 35 m

  • Kaapelin toinen pää asennetaan 19” paneeliin.

  • Toinen pää asennetaan työmaalla 3x8 ODF:ään, joten tämä ODF-kotelo lähetetään mukaan.

  • 19” paneeliin asennettavat liittimet ovat SC-APC.

  • ODF 3x8 -liittimet ovat SC-UPC.

  • Kaapeli on oranssia 24-kuituista yksimuotosisä-ulkokaapelia.

  • Kaapin pituus on 35 m.

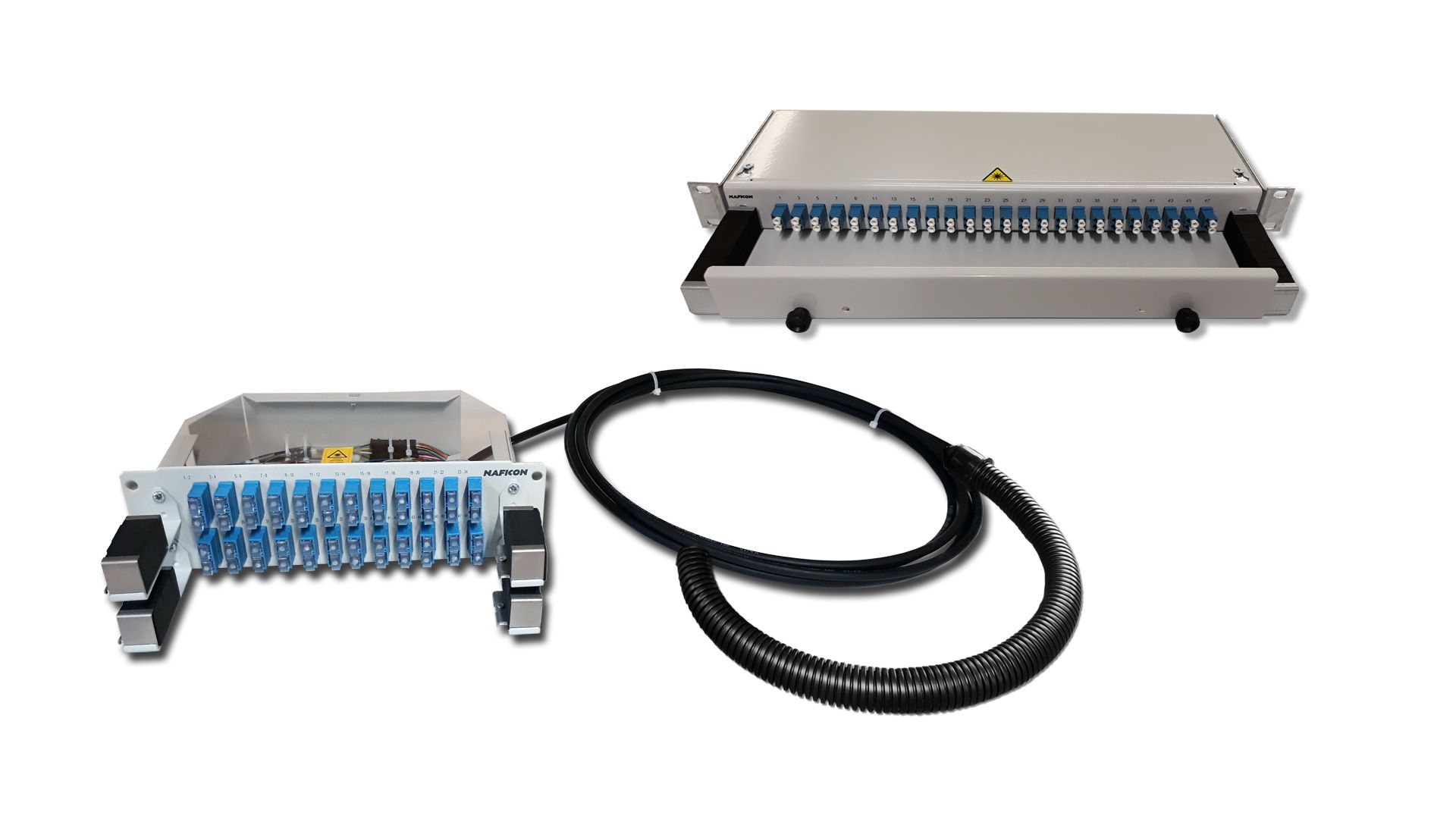

NAF1000 SCA/LC (2mm) HBBX 48SML 40 m

  • Kaapelin toinen pää asennetaan NAF1000-koteloon.

  • Toisen pään paneelia tai koteloa ei tarvita, koska sitä ei ole mainittu.

  • NAF1000-kotelon liittimet ovat SC-APC.

  • Niin sanotun vapaan pään liittimet ovat LC-UPC ja 2 mm kuidulla.

  • Kaapeli on mustaa 48-kuituista yksimuotomikrosisä-ulkokaapelia.

  • Kaapelin pituus on 40 m.

Meiltä myös 19" mekaniikka

AV-kaapelit valmiiksi kelalla

Dubain tehtaalla valmistamme useampikuituisia AV-kaapeleita, jotka ovat asennettu valmiiksi keloille. Liitiimet ovat suojassa putken sisällä.  Suojaputken ollessa kiinni, se toimii vetopäänä, eikä veto kohdistu liittimiin kaapelia purettaessa. Kuitu on suojattu armeerauksella, jotta tuotteesta saadaan mahdollisimman kestävä. Kelassa on lukitus, joka päällä ollessaan estää kaapelin purkautumisen kelalta.

Kysy lisätietoja

Kuitu + CAT6 -valmiskaapelit

Hybridikaapelit, joissa on neljä kuitua ja yksi CAT6, ovat nostaneet suosiotaan.



Valmistamme myös näitä kaapeleita Nauvossa, ja niitä saa samoin ominaisuuksin kuin kuitukaapeleitakin. Liittimet, sekä kuitu että CAT6, voivat olla valmiina toisessa päässä tai molemmissa päissä. Toinen pää voidaan asentaa myös valmiiksi koteloon.

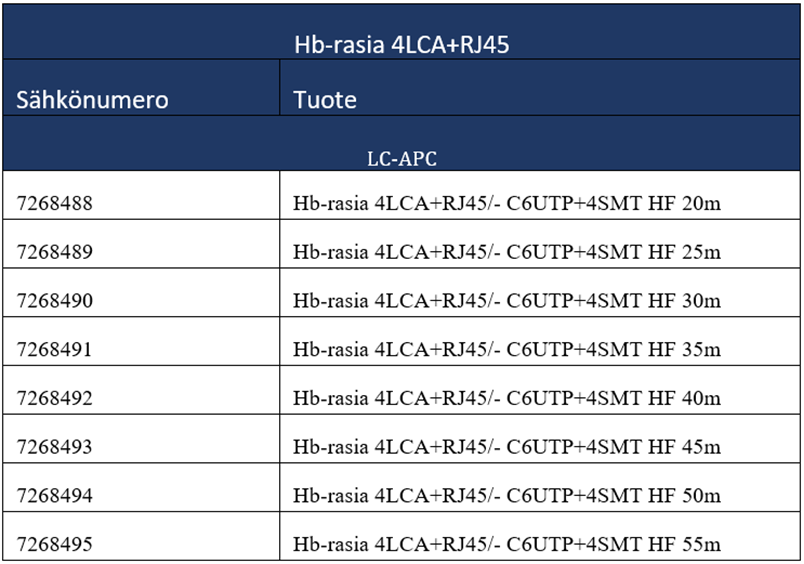

Voimme valmistaa tuotteet siten, että CAT6-liitin jätetään tekemättä toisesta tai molemmista päistä. Myös näiden kaapeleiden pituus on vapaasti määritettävissä. Oheisesta taulukosta löytyvät tuotteemme sähkönumeroineen.
